流量开关

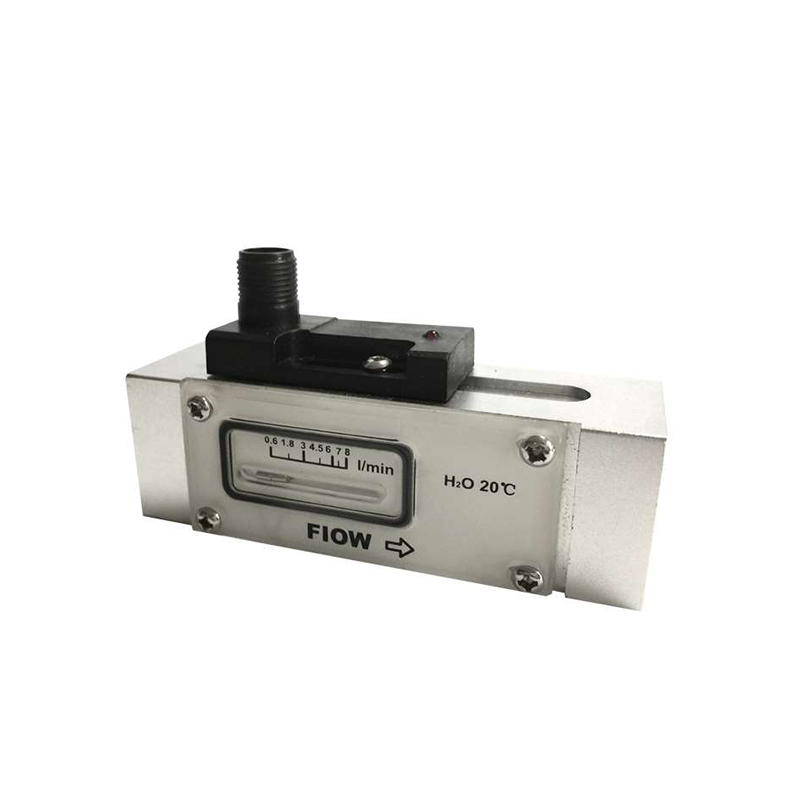

TX40活塞式流量开关

☆  测量范围：DN8～DN25
☆  螺纹接口：G1/4内或其他
☆  工作温度：0～90℃
☆  防护等级：IP65
☆  防爆等级：无
☆  传感器类型：
☆  常用介质：循环水，切割液及润滑油的断流监测及泵的空转保护
☆  热线电话：4001190288

产品资料下载

立即咨询

产品介绍

概述
在线式安装，机械式流量开关，用于液体介质。兼顾的塑料，铝或不锈钢外壳可选。

产品特点
压力损失小，良好的重复性，抗污能力。机械部分与电子部分完全隔离，适用于小流量经济型。带有开关设定刻度，用户无须在现场设定。LED显示开光状态,双开关量输出可供选择。

适用场合
工业自动化/机械设备/空气压缩工业/制冷及空调。

基本参数

设定范围	详见下表
重复性	±5%总量程
迟滞	视开关点而定,最小0.6L/Min
开关设定刻度	介质为水,温度20℃,水平安装状态进行标定的.安装位置,介质和温度变回会对开关值略有影响
LED显示	直流供电LED显示开关状态交流无LED显示
接线方式	M12接插件
输出	干簧开关,容量24VDC/250VAC,100mA
耐压	50bar(铝型)
平均压力损失	0.3bar(在25L/min)
介质温度	0~90℃
防护等级	IP65
材质	外壳:阳极氧化铝,活塞:POM塑料弹簧:不锈钢,密封:NBR

设定范围	详见下表
重复性	±5%总量程
迟滞	视开关点而定,最小0.6L/Min
开关设定刻度	介质为水,温度20℃,水平安装状态进行标定的.安装位置,介质和温度变回会对开关值略有影响
LED显示	直流供电LED显示开关状态交流无LED显示
接线方式	M12接插件
输出	干簧开关,容量24VDC/250VAC,100mA
耐压	50bar(铝型)
平均压力损失	0.3bar(在25L/min)
介质温度	0~90℃
防护等级	IP65
材质	外壳:阳极氧化铝,活塞:POM塑料弹簧:不锈钢,密封:NBR

选型表

型号	压力bar	**流量L/min(水)	可调范围L/min(水)	G mm	L mm	H mm	B mm	X mm	重量kg
TX40-008...L008	50	40	0.60..8	G1/4	93	36	30	12	0.22
TX40-010...L008	50	40	0.60..8	G3/8	93	36	30	15	0.20
TX40-015...L008	50	40	0.60..8	G1/2	93	36	30	15	0.18
TX40-020...L008	50	40	0.60..8	G3/4	105	36	35	15	0.23
TX40-025...L008	50	40	0.60..8	G1	105	36	40	15	0.32
TX40-008...L015	50	40	1...15	G1/4	93	36	30	12	0.22
TX40-010...L015	50	40	1...15	G3/8	93	36	30	15	0.20
TX40-015...L015	50	40	1...15	G1/2	93	36	30	15	0.18
TX40-020...L015	50	40	1...15	G3/4	105	36	35	15	0.23
TX40-025...L015	50	40	1...15	G1	105	36	40	15	0.32
TX40-015...L025	50	40	2...25	G1/2	93	36	30	15	0.18
TX40-020...L025	50	40	2...25	G3/4	105	36	35	15	0.23
TX40-025...L025	50	40	2...25	G1	105	36	40	15	0.32

TX40-	008	G	D	L	015	M	1
TX40-								TX40系列活塞式流量开关
	008							螺纹接口G1/4
	010							螺纹接口G3/8
	015							螺纹接口G1/2
	020							螺纹接口G3/4
	025							螺纹接口G1
		G						内螺纹
			D					直流供电24V±20%DC
			J					交流供电230V±15%AC
				L				阳极氧化铝外壳
					008			设定范围:0.6...8L/min
					015			设定范围:1...15L/min
					025			设定范围:2...25L/min
						M		M12接插件
						Z		直接附线
							1	1个开关点输出

订货时请注明介质流向,介质种类,管径及期望设定值.我们可在出厂时帮您完成设定.
若是气体介质,请注明压力(表压/绝压),温度及介质种类

配件选型

ZL04-	PU	02	M	Z	详述
ZL04-					M12四芯附线接插件
SL04-					自接线式M12附线接插件
	PU				PUR材质
		02			2米长
		05			5米长
		10			10米长
			M		母插头
				Z	直型
				W	弯型
