通用压力开关

TXK双触点压力控制器

☆  测量范围：
☆  螺纹接口：
☆  工作温度：
☆  防护等级：
☆  防爆等级：
☆  传感器类型：
☆  常用介质：
☆  热线电话：4001190288

一、概述

TXK双触点压力控制器是一款高精度的机械式压力控制器。广泛应用于多个领域，包括但不限于化工、机械、水文、电力和环保等行业的自动化系统中。它们能够替代许多传统的液位开关，提供更精确的压力控制和监测。随着科技的发展，压力控制器已经成为现代工业和家用电器中不可或缺的组成部分，尤其是在需要精确控制压力的场合，如锅炉等危险设备的压力控制，压力控制器发挥着至关重要的作用。

二、技术性能

工作粘度	1x10-3m²/s
开关元件	微动开关
外壳保护等级	IP65
环境温度	-20℃-60℃
介质温度	0℃-80℃
抗振性能	20m/s²
重复性误差	≤1%
触点容量	Max 220V AC, ≤5A

三、规格

压力设定值调节范围	切换差不大于	允许压力 (Mpa)**	外形尺寸	开关切换次数次/分	膜片材料	接口内螺纹
5~170KPa	8KPa	1.3	02	30	不锈钢或聚酰亚胺	NPT1/4
5~210KPa	10KPa	5	01	30	不锈钢或聚酰亚胺	NPT1/4
10~350KPa	10KPa	1.3	02	30	不锈钢或聚酰亚胺	NPT1/4
20~700KPa	15KPa	5	01	30	不锈钢或聚酰亚胺	NPT1/4
0.15~1.2MPa	0.02MPa	5	01	30	不锈钢或聚酰亚胺	NPT1/4
0.25~2.5MPa	0.04MPa	5	01	30	不锈钢或聚酰亚胺	NPT1/4
0.37~3.7MPa	0.08MPa	6	01	30	不锈钢或聚酰亚胺	NPT1/4
0.7~7MPa	0.12MPa	9	01	30	不锈钢或聚酰亚胺	NPT1/4
1.2~12MPa	0.15MPa	17.5	01	30	不锈钢或聚酰亚胺	NPT1/4
3.5~27.5MPa	1MPa	34	01	30	不锈钢或聚酰亚胺	NPT1/4

四、选型表

TXK - □ □ - □ - □ - □ 1 2 3 4 5
1、产品形式
01	常规	02	双触点	03	隔爆
04	下差压	05	上下差压	06	高静压
07	炉膛
2、壳体
NN	普通款	RN	双触点款	LC	普通隔爆款
B	带小视窗隔爆款	AL	炉膛壳体
3、膜片型式
01	聚酰亚胺	02	不锈钢	03	橡胶
4、连接螺纹（可按需定制）
01	NPT1/4 内
5、量程			参见量程选型详表
选型举例：TXK-02RN-02-01-009 TXK双触点压力控制器，产品形式：双触点款壳体：双触点款，膜片形式：不锈钢，连接螺纹：NPT1/4内，量程：5-210KPa。

量程对照表

代号	量程	备注	代号	量程	备注
001	3.5-27.5MPa	常规压力	002	1.2-12MPa	常规压力
003	0.7-7MPa	常规压力	004	0.37-3.7MPa	常规压力
005	0.25-2.5MPa	常规压力	006	0.15-1.2MPa	常规压力
007	20-700KPa	常规压力	008	10-350KPa	常规压力
009	5-210KPa	常规压力	010	5-170KPa	常规压力
011	0-100KPa	常规压力	012	﹣100-0KPa	常规压力
013	﹣100-100KPa	常规压力	014	25KPa	高静压
015	0-60KPa	下差压	016	20-200KPa	下差压
017	50-500KPa	下差压	018	﹣0.5-0.5Pa	炉膛差压
019	﹣3-3KPa	炉膛差压	020	﹣6-6KPa	炉膛差压
021	﹣12-12KPa	炉膛差压

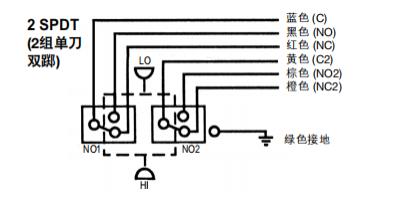

五、调试方法及开关接线图

将调节螺母退到基本无力状态，开关接C、NO、NC线与信号灯连接。观察信号灯的状态，把信号灯接成绿灯亮(C为公共端，出厂为C与NO接通，即C 与NO接通为绿灯亮起)，将调节螺母依据设定点指示牌上下调节来设定至所需的设定点。(下压增加，上升减小)。

TXK双触点压力控制器

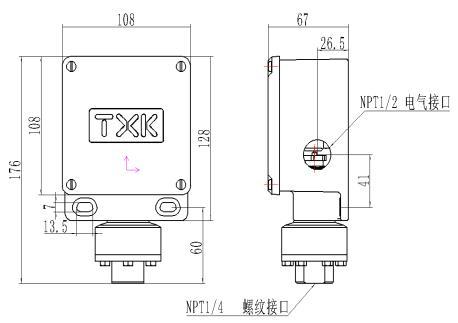

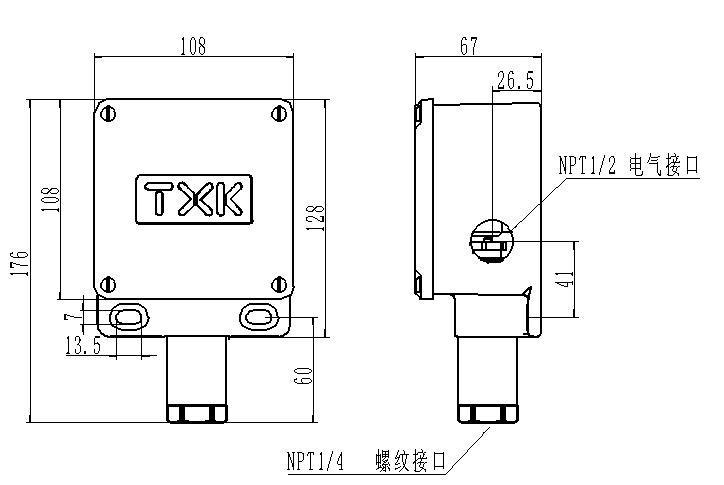

六、外形及安装尺寸

TXK双触点压力控制器
