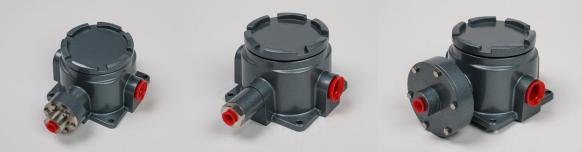

TXK双触点隔爆型压力控制器

☆  测量范围：
☆  螺纹接口：
☆  工作温度：
☆  防护等级：
☆  防爆等级：
☆  传感器类型：
☆  常用介质：
☆  热线电话：4001190288

一、概述

TXK 隔爆压力控制器的工作原理主要基于测试元件(如膜片)的弹性变形，通过这种变形来驱使机能元件(如微动开关)产生快速的开关跳跃动作。具体来说，当被测(控)介质的压力作用于测试元件时，

会使膜片的自由端产生相应的弹性位移。这个位移随后会带动与管端相连的微动开关中的按钮(推杆)产生相应动作。当压力达到设定的控制值时，开关触点会切换，导致控制系统中的电路断开或接通，从而实现自动控制和发信的目的。

TXK 隔爆压力控制器通常由测量系统、控制装置、调整机构、外壳、插头座等组成。测量系统中的膜片通过其弹性变形来感知压力变化，而控制装置中的微动开关则根据这个压力信号快速响应，进行电路的通断操作。这种设计使得隔爆压力控制器能够在各种工业环境中稳定工作，特别是在需要高可靠性和安全性的应用中显得尤为重要。

二、技术性能

工作粘度	<1 × 10－3m²/s	介质温度	0～80℃
开关元件	微动开关	抗振性能	20m/s²
粉尘隔爆等级	Exdb Ⅱ CT4～T6 Gb	防爆证号	GYB24.2900X
外壳防护等级	IP66（符合 DIN40050，与 GB4208 中 IP66 相当）	重复性误差	1%
环境温度	-40℃~60℃	触点容量	AC 220V 6A(阻性)

三、规格

压力设定值调节范围	切换差不大于	允许压力 (Mpa)**	外形尺寸	开关切换次数次/分	膜片材料	接口内螺纹
0~ 100KPa	6KPa	1.3	03	30	不锈钢或聚酰亚胺	NPT1/4
5~ 170KPa	6KPa	1.3	02	30	不锈钢或聚酰亚胺	NPT1/4
5~210KPa	15KPa	1.3	01	30	不锈钢或聚酰亚胺	NPT1/4
10~350KPa	9KPa	1.3	02	30	不锈钢或聚酰亚胺	NPT1/4
20~700KPa	36KPa	5	01	30	不锈钢或聚酰亚胺	NPT1/4
0.15~ 1.2MPa	0.06MPa	5	01	30	不锈钢或聚酰亚胺	NPT1/4
0.25~2.5MPa	0.12MPa	5	01	30	不锈钢或聚酰亚胺	NPT1/4
0.37~3.7MPa	0.24MPa	6	01	30	不锈钢或聚酰亚胺	NPT1/4
0.7~7MPa	0.36MPa	9	01	30	不锈钢或聚酰亚胺	NPT1/4
1.2~ 12MPa	0.45MPa	17.5	01	30	不锈钢或聚酰亚胺	NPT1/4
3.5~27.5MPa	3MPa	34	01	30	不锈钢或聚酰亚胺	NPT1/4

四、选型表

TXK - □ □ - □ - □ - □ 1 2 3 4 5
1、产品形式
01	常规	02	双触点	03	隔爆
04	下差压	05	上下差压	06	高静压
07	炉膛
2、壳体
NN	普通款	RN	双触点款	LC	普通隔爆款
B	带小视窗隔爆款	AL	炉膛壳体
3、膜片型式
01	聚酰亚胺	02	不锈钢	03	橡胶
4、连接螺纹（可按需定制）
01	NPT1/4 内
5、量程			参见量程选型详表
选型举例：TXK-02LC-02-01-005 TXK双触点隔爆型控制器，产品形式：双触点，壳体：普通隔爆款，膜片形式：不锈钢，连接螺纹：NPT1/4内，量程：0.25-2.5MPa。

量程对照表

代号	量程	备注	代号	量程	备注
001	3.5-27.5MPa	常规压力	002	1.2-12MPa	常规压力
003	0.7-7MPa	常规压力	004	0.37-3.7MPa	常规压力
005	0.25-2.5MPa	常规压力	006	0.15-1.2MPa	常规压力
007	20-700KPa	常规压力	008	10-350KPa	常规压力
009	5-210KPa	常规压力	010	5-170KPa	常规压力
011	0-100KPa	常规压力	012	﹣100-0KPa	常规压力
013	﹣100-100KPa	常规压力	014	25KPa	高静压
015	0-60KPa	下差压	016	20-200KPa	下差压
017	50-500KPa	下差压	018	﹣0.5-0.5Pa	炉膛差压
019	﹣3-3KPa	炉膛差压	020	﹣6-6KPa	炉膛差压
021	﹣12-12KPa	炉膛差压

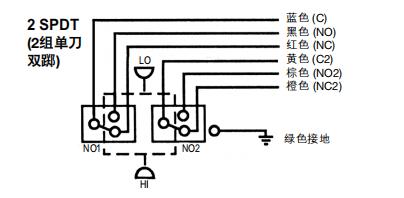

五、调试方法及开关接线图

将调节螺母退到基本无力状态，开关接 C 、NO 、NC 线与信号灯连接。观察信号灯的状态，把信号灯接成绿灯亮(C 为公共端，出厂为 C 与 NO 接通，即C 与 NO 接通为绿灯亮起)，将调节螺母依据设定点指示牌上下调节来设定至所需的设定点。(下压增加，上升减小)

TXK双触点隔爆型压力控制器

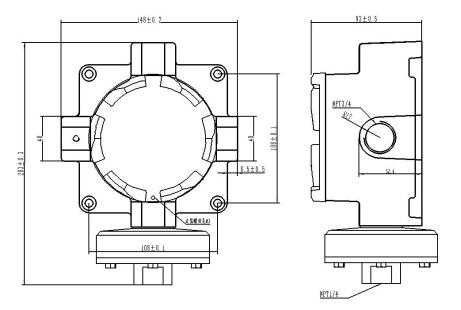

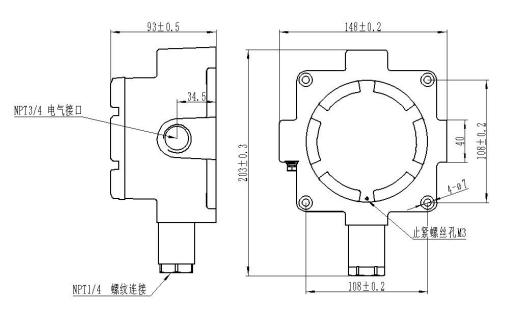

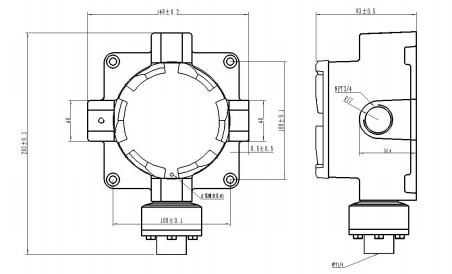

六、外形及安装尺寸

TXK双触点隔爆型压力控制器
