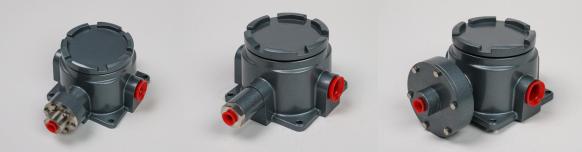

一、概述
TXK 隔爆压力控制器的工作原理主要基于测试元件(如膜片)的弹性变形,通过这种变形来驱使机能 元件(如微动开关)产生快速的开关跳跃动作。具体来说,当被测(控)介质的压力作用于测试元件时,
会使膜片的自由端产生相应的弹性位移。这个位移随后会带动与管端相连的微动开关中的按钮(推杆)产 生相应动作。当压力达到设定的控制值时,开关触点会切换,导致控制系统中的电路断开或接通,从而实 现自动控制和发信的目的。
TXK 隔爆压力控制器通常由测量系统、控制装置、调整机构、外壳、插头座等组成。测量系统中的膜片通 过其弹性变形来感知压力变化,而控制装置中的微动开关则根据这个压力信号快速响应,进行电路的通断 操作。这种设计使得隔爆压力控制器能够在各种工业环境中稳定工作,特别是在需要高可靠性和安全性的 应用中显得尤为重要。
二、技术性能
工作粘度 |
<1 × 10-3m2/s |
介质温度 |
0~80℃ |
开关元件 |
微动开关 |
抗振性能 |
20m/s2 |
粉尘隔爆等级 |
Exdb Ⅱ CT4~T6 Gb |
防爆证号 |
GYB24.2900X |
外壳防护等级 |
IP66(符合 DIN40050,与 GB4208 中 IP66 相当) |
重复性误差 |
0.5% 或 1% |
环境温度 |
-40℃~60℃ |
触点容量 |
AC 220V 6A(阻性) |
三、规格
压力设定值 调节范围 |
切换差 不大于 |
**允许压力 (Mpa) |
外形尺寸 |
开关切换次数 次/分 |
膜片材料 |
接口 内螺纹 |
-100~0KPa |
2KPa |
1.3 |
03 |
30 |
不锈钢或聚酰亚胺 |
NPT1/4 |
-100~ 100KPa |
2KPa |
1.3 |
02 |
30 |
不锈钢或聚酰亚胺 |
NPT1/4 |
0~ 100KPa |
2KPa |
1.3 |
03 |
30 |
不锈钢或聚酰亚胺 |
NPT1/4 |
5~ 170KPa |
2KPa |
1.3 |
02 |
30 |
不锈钢或聚酰亚胺 |
NPT1/4 |
5~210KPa |
4.5KPa |
1.3 |
01 |
30 |
不锈钢或聚酰亚胺 |
NPT1/4 |
10~350KPa |
3KPa |
1.3 |
02 |
30 |
不锈钢或聚酰亚胺 |
NPT1/4 |
20~700KPa |
12KPa |
5 |
01 |
30 |
不锈钢或聚酰亚胺 |
NPT1/4 |
0.15~ 1.2MPa |
0.02MPa |
5 |
01 |
30 |
不锈钢或聚酰亚胺 |
NPT1/4 |
0.25~2.5MPa |
0.04MPa |
5 |
01 |
30 |
不锈钢或聚酰亚胺 |
NPT1/4 |
0.37~3.7MPa |
0.08MPa |
6 |
01 |
30 |
不锈钢或聚酰亚胺 |
NPT1/4 |
0.7~7MPa |
0. 12MPa |
9 |
01 |
30 |
不锈钢或聚酰亚胺 |
NPT1/4 |
1.2~ 12MPa |
0. 15MPa |
17.5 |
01 |
30 |
不锈钢或聚酰亚胺 |
NPT1/4 |
3.5~27.5MPa |
1MPa |
34 |
01 |
30 |
不锈钢或聚酰亚胺 |
NPT1/4 |
四、选型表
TXK - □ □ - □ - □ - □ 1 2 3 4 5 |
|||||
1、产品形式 |
|||||
01 |
常规 |
02 |
双触点 |
03 |
隔爆 |
04 |
下差压 |
05 |
上下差压 |
06 |
高静压 |
07 |
炉膛 |
||||
2、壳体 |
|||||
NN |
普通款 |
RN |
双触点款 |
LC |
普通隔爆款 |
B |
带小视窗隔爆款 |
AL |
炉膛壳体 |
||
3、膜片型式 |
|||||
01 |
聚酰亚胺 |
02 |
不锈钢 |
03 |
橡胶 |
4、连接螺纹(可按需定制) |
|||||
01 |
NPT1/4 内 |
||||
5、量程 |
参见量程选型详表 |
||||
选型举例:TXK-03LC-02-01-005 TXK隔爆型控制器,产品形式:隔爆,壳体:普通隔爆款,膜片形式:不锈钢,连接螺纹:NPT1/4内,量程:0.25-2.5MPa。 |
量程对照表
代号 |
量程 |
备注 |
代号 |
量程 |
备注 |
001 |
3.5-27.5MPa |
常规压力 |
002 |
1.2-12MPa |
常规压力 |
003 |
0.7-7MPa |
常规压力 |
004 |
0.37-3.7MPa |
常规压力 |
005 |
0.25-2.5MPa |
常规压力 |
006 |
0.15-1.2MPa |
常规压力 |
007 |
20-700KPa |
常规压力 |
008 |
10-350KPa |
常规压力 |
009 |
5-210KPa |
常规压力 |
010 |
5-170KPa |
常规压力 |
011 |
0-100KPa |
常规压力 |
012 |
﹣100-0KPa |
常规压力 |
013 |
﹣100-100KPa |
常规压力 |
014 |
25KPa |
高静压 |
015 |
0-60KPa |
下差压 |
016 |
20-200KPa |
下差压 |
017 |
50-500KPa |
下差压 |
018 |
﹣0.5-0.5Pa |
炉膛差压 |
019 |
﹣3-3KPa |
炉膛差压 |
020 |
﹣6-6KPa |
炉膛差压 |
021 |
﹣12-12KPa |
炉膛差压 |

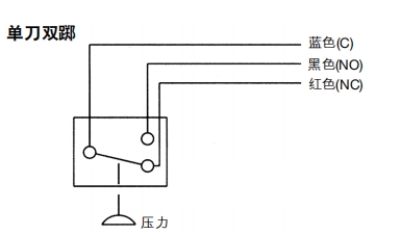

五、调试方法及开关接线图
将调节螺母退到基本无力状态,开关接 C 、NO 、NC 线与信号灯连接。观察信号灯的状态,把信号灯 接成绿灯亮(C 为公共端,出厂为 C 与 NO 接通,即C 与 NO 接通为绿灯亮起),将调节螺母依据设定点 指示牌上下调节来设定至所需的设定点。(下压增加,上升减小)

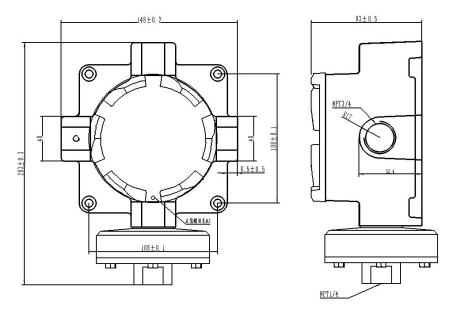

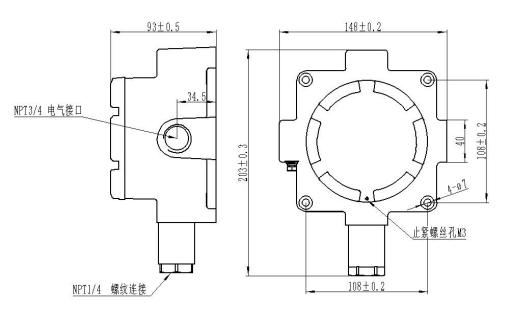

六、外形及安装尺寸
1
2
3
