通用差压开关

TXK炉膛开关

☆  测量范围：
☆  螺纹接口：
☆  工作温度：
☆  防护等级：
☆  防爆等级：
☆  传感器类型：
☆  常用介质：
☆  热线电话：4001190288

一、概述

炉膛开关‌是一种纯机械的开关，用于监测和控制炉膛内的压力或差压变化。其工作原理基于膜片感测气压差的变化并产生形变推动微动开关动作。当差压变化时，传感压力元器件(膜片)产生相应形变，并通过连杆、弹簧等机构触发微动开关，产生电信号输出。这种开关的设计考虑了多种应用场合，包括空调工程、流体工程、冷冻工业、熔炉和烘干等领域。

二、技术性能

工作粘度	1x10-3m²/s

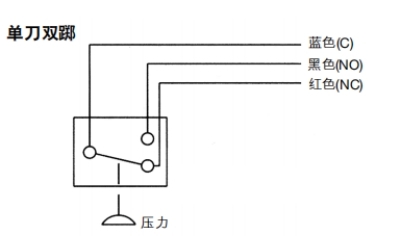

开关元件	微动开关
重复性误差	0.5%
外壳保护等级	IP65
抗振性能	Max 40m/s²
触点容量	Max 220V AC, ≤5A

三、规格

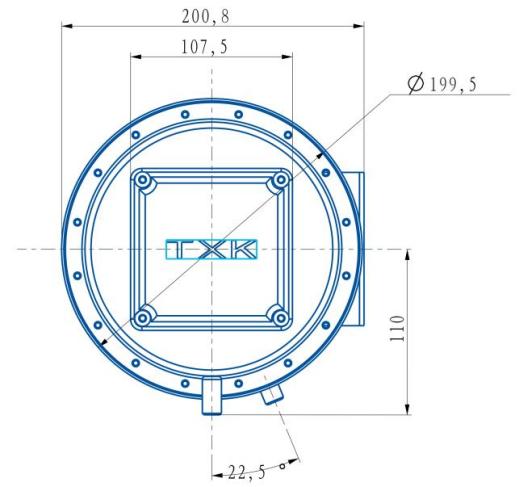

压力设定值调节范围	切换差不大于	允许压力 (Mpa)**	外形尺寸	电器盒材料	压力容器材料	接口内螺纹
-0.5-0.5KPa	0.03KPa	70	01	不锈钢或铝合金	不锈钢或冷轧钢	NPT1/8
-3-3KPa	0.05KPa	70	01	不锈钢或铝合金	不锈钢或冷轧钢	NPT1/8
-6-6KPa	0.08KPa	70	01	不锈钢或铝合金	不锈钢或冷轧钢	NPT1/8
-12-12KPa	0.12KPa	70	01	不锈钢或铝合金	不锈钢或冷轧钢	NPT1/8

四、选型表

TXK - □ □ - □ - □ - □ 1 2 3 4 5
1、产品形式
01	常规	02	双触点	03	隔爆
04	下差压	05	上下差压	06	高静压
07	炉膛
2、壳体
NN	普通款	RN	双触点款	LC	普通隔爆款
B	带小视窗隔爆款	AL	炉膛壳体
3、膜片型式
01	聚酰亚胺	02	不锈钢	03	橡胶
4、连接螺纹（可按需定制）
01	NPT1/4 内	02	NPT1/8 内
5、量程			参见量程选型详表
选型举例：TXK-07AL-02-02-019 TXK炉膛开关，产品形式：炉膛，壳体：炉膛壳体，膜片形式：不锈钢，连接螺纹：NPT1/8内，量程：﹣3-3KPa。

量程对照表

代号	量程	备注	代号	量程	备注
001	3.5-27.5MPa	常规压力	002	1.2-12MPa	常规压力
003	0.7-7MPa	常规压力	004	0.37-3.7MPa	常规压力
005	0.25-2.5MPa	常规压力	006	0.15-1.2MPa	常规压力
007	20-700KPa	常规压力	008	10-350KPa	常规压力
009	5-210KPa	常规压力	010	5-170KPa	常规压力
011	0-100KPa	常规压力	012	﹣100-0KPa	常规压力
013	﹣100-100KPa	常规压力	014	25KPa	高静压
015	0-60KPa	下差压	016	20-200KPa	下差压
017	50-500KPa	下差压	018	﹣0.5-0.5Pa	炉膛差压
019	﹣3-3KPa	炉膛差压	020	﹣6-6KPa	炉膛差压
021	﹣12-12KPa	炉膛差压
