液位仪表

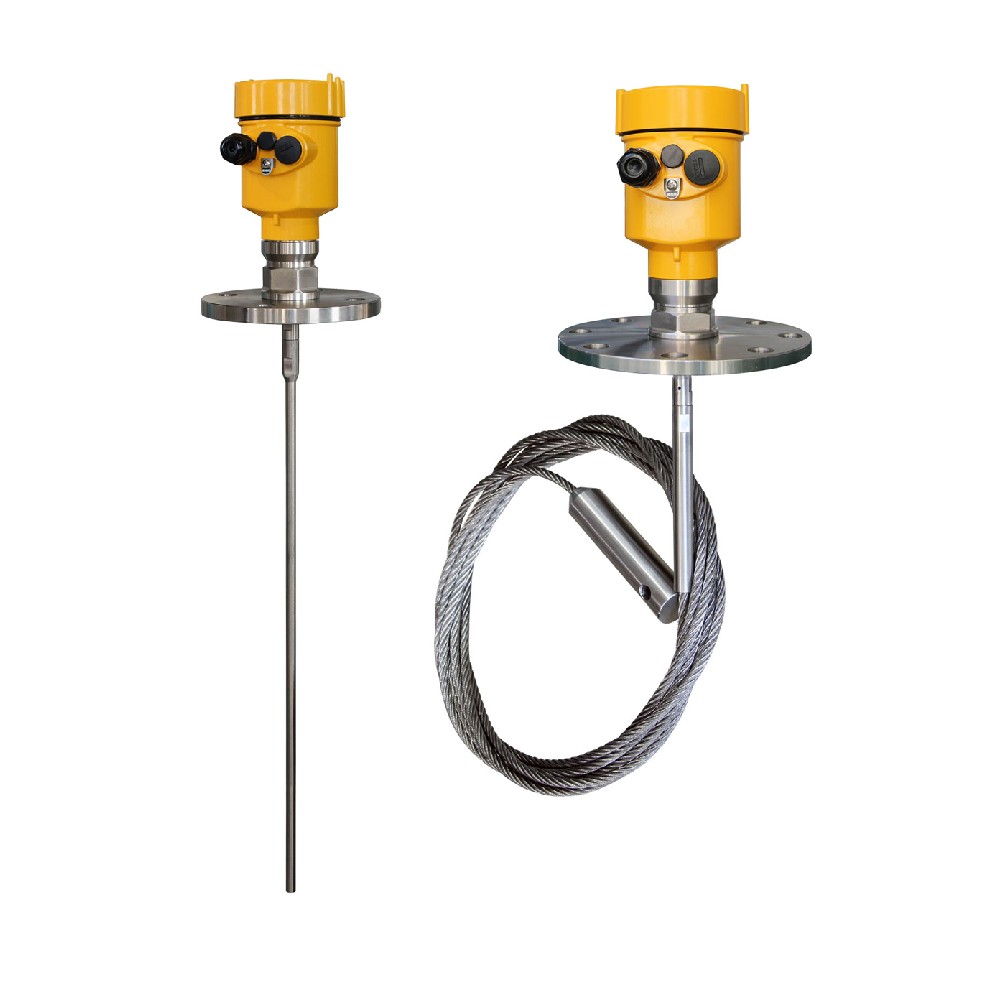

TLRD701K-YL型导波雷达物位计

☆  测量范围：
☆  螺纹接口：螺纹/法兰（选配）
☆  工作温度：-40～120℃(标准型)/-40～230℃(高温型)
☆  防护等级：
☆  防爆等级：Exia ⅡC T6 Ga/ Exd ⅡC T6 Gb
☆  传感器类型：
☆  常用介质：液体，固体粉料
☆  热线电话：4001190288

产品资料下载

立即咨询

产品介绍

v 原理：

导波雷达发出的高频微波脉冲沿着探测组件（钢缆或钢杆）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。

v 特点：

由于采用了先进的微处理器和独特的Echo Discovery回波处理技术，导波雷达物位计可以应用于各种复杂工况。

多种过程连接方式及探测组件的型式，使得701导波雷达物位计适用于各种复杂工况及应用场合。如：高温、高压及小介电常数介质等。

采用脉冲工作方式，导波雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。

v 产品介绍：

适用介质：液体，固体粉料

应用：液体及固体粉状料测量，复杂过程条件

防爆认证：Exia ⅡC T6 Ga/ Exd ⅡC T6 Gb

测量范围：缆式 0~30m / 杆式 0~6m 频率范围：500MHz-1.8GHz

天线：单缆或单杆式天线

测量精度：±10mm

过程温度：-40～120℃(标准型)/-40～230℃(高温型)

过程压力：（-0.1～4）MPa

信号输出：（4～20）mA HART / Modbus-RS485

现场显示：四位LCD 可编程

电源：两线制（DC24V)/四线制（DC24V/AC220V）

外壳：铝单腔/铝双腔/塑料单腔/不锈钢单腔

过程连接：螺纹/法兰（选配）

v 产品选型：

l TLRD701K-YL

*大量程 / 探头型式

30000mm/单缆式或 6000mm /单杆式

许可证

P 标准型（非防爆）

I 本安型（Exia IIC T6 Ga）

G 隔爆型（Exd IIC T6 Gb）

探头型式/材质

A 缆式探头 Φ8mm /不锈钢304

B 缆式探头 Φ4mm /不锈钢316L

C 杆式探头 Φ12mm /不锈钢304

D 杆式探头 Φ12mm /不锈钢316L

过程连接

G 螺纹 G1½″ A

N 螺纹 1½″ NPT

C 法兰DN50 PN16 / 不锈钢

D 法兰DN80 PN16 / 不锈钢

E 法兰DN100 PN16 / 不锈钢

F 法兰DN150 PN16 / 不锈钢

H 法兰DN200 PN16 / 不锈钢

I 法兰2〞150LBS ANSI 凸面 / 不锈钢316L

J 法兰3〞150LBS ANSI 凸面 / 不锈钢316L

K 法兰4〞150LBS ANSI 凸面 / 不锈钢316L

L 法兰6〞150LBS ANSI 凸面 / 不锈钢316L

M 法兰8〞150LBS ANSI 凸面 / 不锈钢316 L

密封 / 过程温度

1. 普通型（-40～120）℃

2. 高温型（-40～230）℃

电子单元

3 （4~20）mA / 24V DC / HART 两线制

4 （4~20）mA / 220V AC / HART四线制

5 Modbus-RS485 / 6~24V / 四线制

外壳 / 防护等级

L 铝单腔 / IP67

H 铝双腔 / IP67

G 塑料单腔 / IP65

K 不锈钢单腔 / IP67

电缆进线

M M 20 × 1.5

N ½″ NPT

现场显示 / 编程

A 带

X 不带
