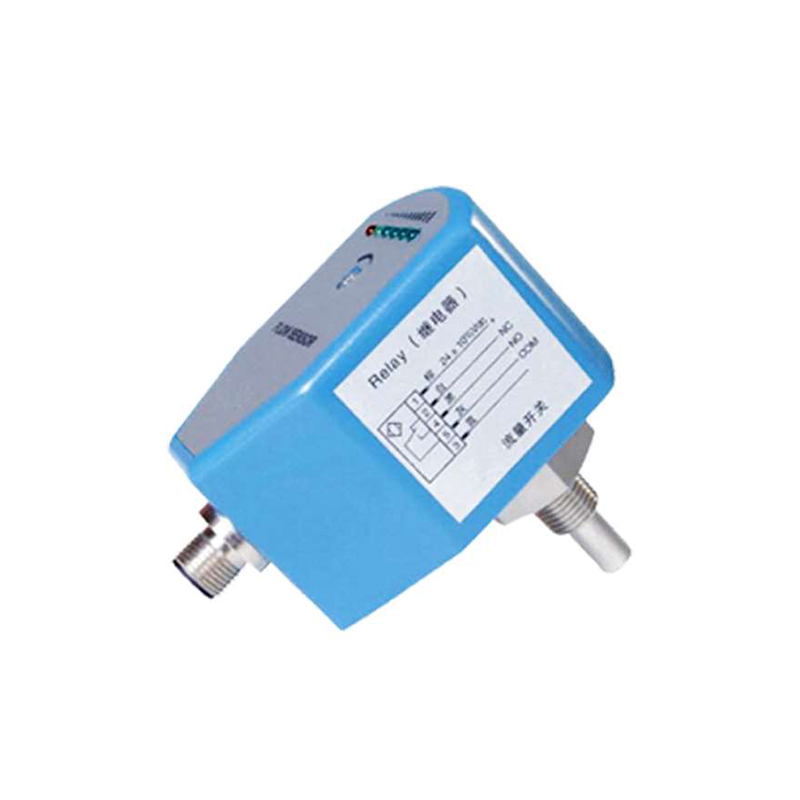

TXZL11电子式流量开关

概述
基于热式原理，在封闭的探头内包含两个电阻，其中一个被加热作为探测电阻，另一个未被加热作为基准电阻，当介质流动时，加热电阻上的热量被带走，电阻值被改变。两个电阻差值被用作判断流速的依据。

产品特点
无活动部件，免维护，安装方便，一种型号使用多种管径要求，开关量连续可调，压力损失低，结构紧凑，LED显示流动趋势及开关状态

适用场合
气液两用型，可用于气动和液压系统，可用于循环水、切削液及润滑油的断流监测，以及泵的空转保护。
LED功能及设定（开关量型）
○ 红色LED亮：断流或流速低于设定值开关释放或模拟量处于4mA
○ 黄色LED亮：流速等于设定值开关动作
○ 黄色及绿色LED亮：流速大于设定值，绿灯变亮越多表明流速越大
LED功能及设定（模拟量型）
模拟量输出型流量传感器，输出为4...20mA，正比于流速，输出为非线性。每个传感器又两个旋钮，一个为“上限（20mA）”一个为“下限（4mA）”，用于输出设定
○ 红色LED亮：流量小于**限。输出＜4mA
○ 绿色LED亮：表明流量处于设定范围内。4mA＜输出＜20mA
将流量传感器装好，使介质以需要检测的低限流速流动，调整下限旋钮，使**个绿色LED亮（4mA）；使介质以需要检测的上限流速流动，调整上限旋钮，使第五个绿色LED亮（20mA）；伺候，输出将正比于上限和下限之间的流速，即4mA对应下限流速，20mA对应上限流速。

基本参数

注：1）模拟量输出型只有直流供电
       2）模拟量输出型只有M12接插件，交流供电性只有直接付线

选型表


配件选型


配件选型
