流量开关

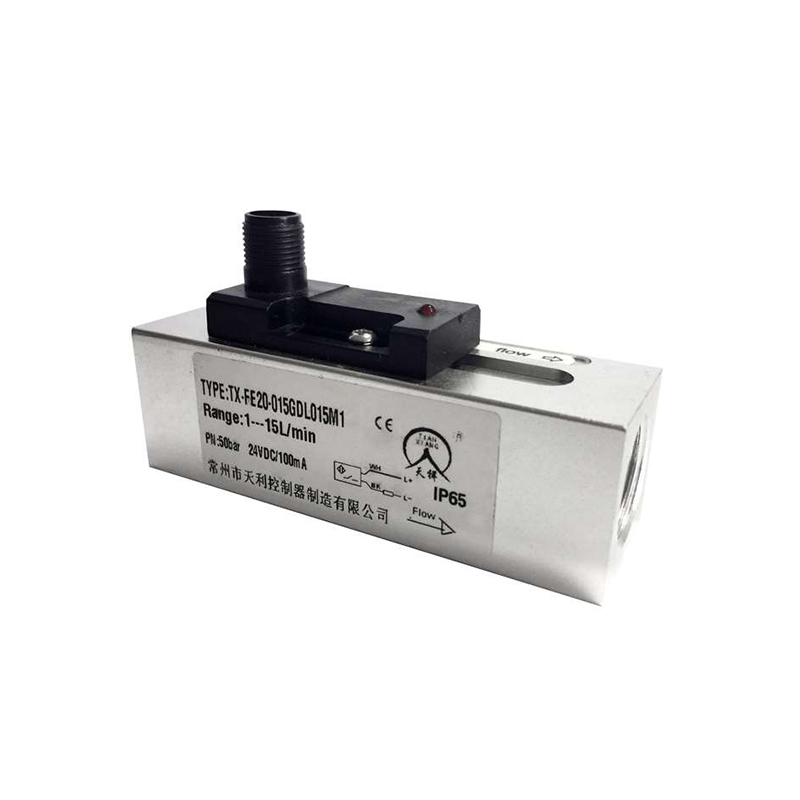

TX20活塞式流量开关

☆  测量范围：DN8～DN25
☆  螺纹接口：G1/4内或其他
☆  工作温度：0～90℃
☆  防护等级：IP65
☆  防爆等级：无
☆  传感器类型：
☆  常用介质：循环水，切割液及润滑油的断流监测及泵的空转保护
☆  热线电话：4001190288

产品资料下载

立即咨询

产品介绍

概述
在线式安装，机械式流量开关，用于液体介质。塑料，铝或不锈钢外壳可选。

特点
压力损失小，良好的重复性，抗污能力。机械部分与电子部分完全隔离，适用于小流量经济型。带有开关设定刻度，用户无须在现场设定.LED显示开光状态,双开关量输出可供选择。

适用场合
主要适用于液压系统，可用于循环水，切割液及润滑油的断流监测，以及泵的空转保护。

基本参数

设定范围	详见下表
重复性	±5%总量程
迟滞	视开关点而定,最小0.6L/Min
开关设定刻度	介质为水,温度20℃,水平安装状态进行标定的.安装位置,介质和温度变回会对开关值略有影响
LED显示	直流供电LED显示开关状态交流无LED显示
接线方式	M12接插件
输出	干簧开关,容量24VDC/250VAC,100mA
耐压	10bar(塑料) 50bar(铝型) 100bar(不锈钢)
平均压力损失	0.3bar(在25L/min)
介质温度	0~90℃
防护等级	IP65
TX20-GA材质	外壳:阳极氧化铝,活塞:POM塑料弹簧:不锈钢,密封:NBR
TX20-GK材质	活塞:POM塑料,弹簧:不锈钢,密封:NBR

选型表

型号	压力bar	**流量L/min(水)	可调范围L/min(水)	G mm	L mm	H mm	B mm	X mm	重量kg
TX20-008...L(X)008	50	40	0.60(0.1)..8(7)	G1/4	93	36	30	12	0.22(0.50)
TX20-010...L(X)008	50	40	0.60(0.1)..8(7)	G3/8	93	36	30	15	0.20(0.51)
TX20-015...L(X)008	50	40	0.60(0.1)..8(7)	G1/2	93	36	30	15	0.18(0.48)
TX20-020...L(X)008	50	40	0.60(0.1)..8(7)	G3/4	105	36	35	15	0.23(0.65)
TX20-025...L(X)008	50	40	0.60(0.1)..8(7)	G1	105	36	40	15	0.32(0.82)
TX20-008...L(X)015	50	40	1(0.5)...15(13)	G1/4	93	36	30	12	0.22(0.53)
TX20-010...L(X)015	50	40	1(0.5)...15(13)	G3/8	93	36	30	15	0.20(0.51)
TX20-015...L(X)015	50	40	1(0.5)...15(13)	G1/2	93	36	30	15	0.18(0.48)
TX20-020...L(X)015	50	40	1(0.5)...15(13)	G3/4	105	36	35	15	0.23(0.65)
TX20-025...L(X)015	50	40	1(0.5)...15(13)	G1	105	36	40	15	0.32(0.82)
TX20-015...L(X)025	50	40	2(0.8)...25(25)	G1/2	93	36	30	15	0.18(0.48)
TX20-020...L(X)025	50	40	2(0.8)...25(25)	G3/4	105	36	35	15	0.23(0.65)
TX20-025...L(X)025	50	40	2(0.8)...25(25)	G1	105	36	40	15	0.32(0.82)

TX20-	008	G	D	L	015	M	1
TX20-								TX20系列活塞式流量开关
	008							螺纹接口G1/4
	010							螺纹接口G3/8
	015							螺纹接口G1/2
	020							螺纹接口G3/4
	025							螺纹接口G1
		G						内螺纹
			D					直流供电24V±20%DC
			J					交流供电230V±15%AC
				L				阳极氧化铝外壳
				X				不锈钢外壳
					008			设定范围:0.6...8L/min
					015			设定范围:1...15L/min
					025			设定范围:2...25L/min
						M		M12接插件
						Z		直接附线
							1	1个开关点输出
							2	2个开关点输出

配件选型

ZL04-	PU	02	M	Z	详述
ZL04-					M12四芯附线接插件
SL04-					自接线式M12附线接插件
	PU				PUR材质
		02			2米长
		05			5米长
		10			10米长
			M		母插头
				Z	直型
				W	弯型
