应用领域
适用于天然气、氮气、压缩空气等中低流速洁净气体；不适用液体或高温蒸汽及湿气。
概述

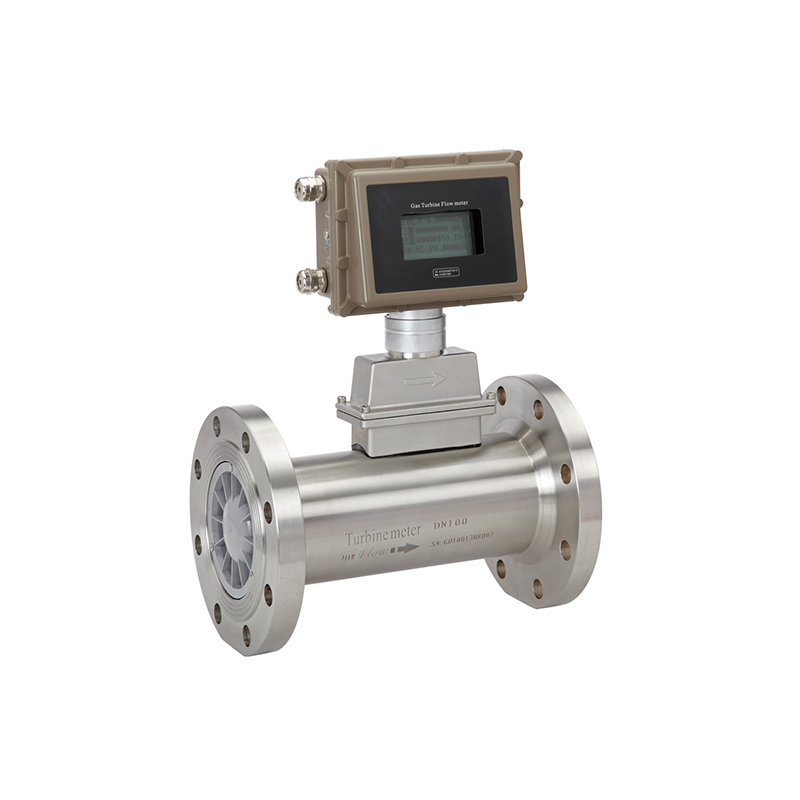

TX-LWQ系列气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体计量仪表，具有低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
该产品经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备第1部：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》标准检验合格，防爆标志为ExdⅡBT6（隔爆型）、ExiaⅡCT6（本安型）。适用于含有ⅡA、ⅡB、ⅡC类T1~T6温度组别爆炸性气体混合物的0（仅本安型）1、2区危险场所。
产品特点
Ø 采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长。
Ø 采用新型微处理器与高性能的集成芯片，运算精度高，整机功能强大，性能优越。
Ø 采用先进的微功耗高新技术，整机功耗低。既能用内电池长期供电运行，又可由外电源供电运行。
Ø 按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算精度。
Ø 采用EEPROM数据存贮技术，具备历史数据的存贮与查询功能，三种历史数据记录方式可供用户选择。
Ø 流量计表头可180°旋转，安装使用简单方便。
Ø 高精度，一般可达±1.5%R、±1.0%R。
Ø 重复性好，短期重复性可达0.05%~0.2%，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计。
Ø 可检测被测气体的温度、压力和流量，能进行自动跟踪补偿，并显示标准状态下（Pn=101.325Kpa，Tn=293.15K）的气体流量；可实时查询温度、压力、时间、日期等数据。
四、技术参数：
4.1．基本参数：
| 执行标准 | 封闭式管道中气体流量的测量—气体涡轮流量计（GB/T8940-2003） | ||
| 仪表口径及连接方式 | 法兰连接型 | 不锈钢体 | DN25-DN300 |
| 碳钢 | DN350、DN400 | ||
| 螺纹连接型 | 不锈钢体 | DN25、DN40、DN50 | |
| 精度等级 | ±1.5%R（±1%R需特制） | ||
| 量程比 | 1:10；1:20；1:30 | ||
| 仪表材质 |
表体：304不锈钢或铸铝（DN25-DN300）,碳钢（DN350,DN400）； 叶轮：防腐ABS或铝合金； 整流板材质：DN25-DN150为ABS,DN200为铸铝合金； 转换器：压铸铝合金 | ||
| 使用条件 |
介质温度：-20℃～+80℃ 环境温度：-30℃~+80℃ 相对湿度：5%～90% 大气压力：86～106KPa | ||
| 工作电源 |
A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1组3.6V10AH锂电池，电池电压在3.0V~3.6V时均可正常工作。 当电压低于3.0时出现欠压指示。 | ||
| 整机功耗 |
A.外电源：＜2W； B.内电源：平均功耗＜800uA | ||
| 法兰标准 | 常规标准 | GB/T 9113-2000 | |
| 其他标准 | 国际管法兰标准 | 如：德标DIN、美标ANSI、日标JIS | |
| 国内管法兰标准 | 如：化工部标准、机械部标准 | ||
| 螺纹标准 | 常规规格 | 英制管螺纹（外螺纹）（参照标准GB/T7307-2001） | |
| 其他规格 | 内螺纹、NPT螺纹等 | ||
| 输出信号功能 | 脉冲信号①、4 ~ 20mADC电流信号②、控制信号③ | ||
| 通讯输出功能 | RS485通讯、可选HART、GPRS | ||
| 实时记录功能⑤ | 起停记录、日记录、定时间间隔记录 | ||
| 信号线接口 | 内螺纹M20×1.5或其他 | ||
| 防爆等级 | Exd II CT6 | ||
| 防护等级 | IP65 | ||
| 电气接口 | M20*1.5内螺纹（NPT螺纹可定制） | ||
6.2选型表
| 型号 | 说明 | |||||||||
| TX-LWQ— | □ | /□ | /□ | /□ | /□ | /□ | /□ | /□ | /□ | |
| 仪表类型 | N | 24V供电，无现场显示，脉冲输出 | ||||||||
| A | 24V供电，无现场显示，4-20mA | |||||||||
| G1 | 现场显示，电池供电，无输出 | |||||||||
| GX | 现场显示，外供电，电流输出/RS485输出/脉冲输出 | |||||||||
| E1 | 现场显示，电池供电，无输出 | |||||||||
| EX | 现场显示，外供电，电流输出/RS485/脉冲输出 | |||||||||
| D2 | 温压补偿型，双供电，RS485/电流输出/脉冲输出 | |||||||||
| D4 | 温压补偿型，双供电，电流输出/RS485/脉冲输出 | |||||||||
| 公称通径 | 25 | DN25 | ||||||||
| 40 | DN40 | |||||||||
| 50 | DN50 | |||||||||
| 80 | DN80 | |||||||||
| 100 | DN100 | |||||||||
| 150 | DN150 | |||||||||
| 200 | DN200 | |||||||||
| 250 | DN250 | |||||||||
| 300 | DN300 | |||||||||
| 350 | DN350 | |||||||||
| 400 | DN400 | |||||||||
| 连接方式 | FL | 法兰连接 | ||||||||
| LW | 螺纹连接 | |||||||||
| Z | 特殊规格 | |||||||||
| 量程范围 | S | 标准量程 | ||||||||
| W | 扩展量程 | |||||||||
| Z | 特殊量程 | |||||||||
| 表体材质 | S | 不锈钢 | ||||||||
| C | 碳钢 | |||||||||
| 机芯材质 | S | 防腐ABS | ||||||||
| L | 铝合金 | |||||||||
| 防爆等级 | N | 不防爆 | ||||||||
| E | Exd II CT6 Gb | |||||||||
| 耐温耐压 | N | 常规型，1.6MPa | ||||||||
| H（X） | 高压参照表4-2 | |||||||||
| 精度等级 | 10 | 1%R | ||||||||
| 15 | 1.5%R | |||||||||
| Z | 特殊精度要求 | |||||||||
说明：*DN20、DN32、DN65、DN125为非国标产品，需订制。
X为数字，代表不同功能，请咨询销售人员。
