应用领域
适用于水、柴油、甲醇等无杂质无强烈腐蚀性液体。
概述

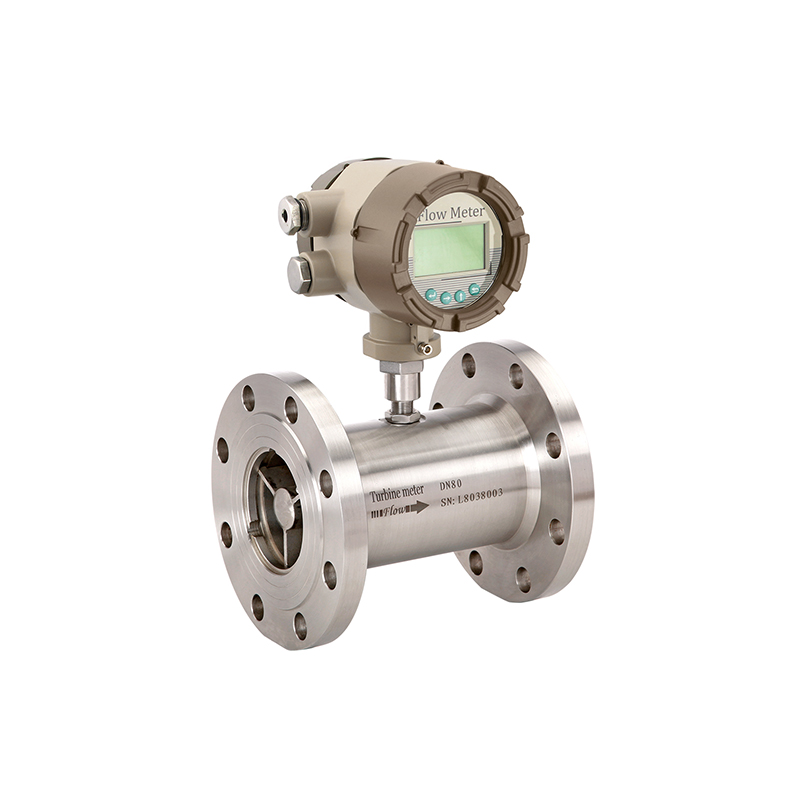

TX-LWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，
涡轮流量计是一种流量测量仪表，测量无杂质、无腐蚀液体的流量和总量，它被广泛用于石油、化工、冶金、科研等领域。
产品特点
1、高精度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
2、重复性好，短期重复性可达0.05%~0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到高精度，在贸易结算中优先选用的流量计；
3、输出脉冲频率信号，适于总计量及计算机连接，无零点漂移，抗干扰能力强；
4、可获得很高的频率信号（3~4kHz），信号分辨力强；
5、范围度宽，中大口径可达1:20，小口径为1:10；
6、结构紧凑轻巧，安装维护方便，流通能力大；
7、适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
9、可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
工作原理

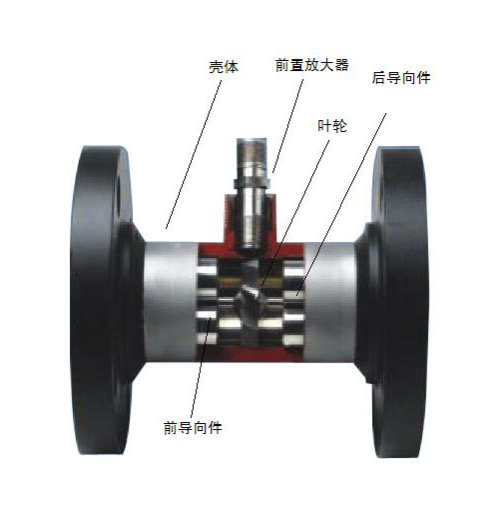

图1
图1所示为涡轮流量传感器结构简图，由图可见，当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通道随之发生周期性变化，产生频率与叶片旋转频率相同的感应电动势，经放大后，进行转换和处理。
四、技术参数
1.基本参数
| 被测介质 | 无杂质、低粘度、无强烈腐蚀性液体 |
| 执行标准 | 涡轮流量传感器(JB/T9246-1999) |
| 检定规程 | 涡轮流量计(G1037-2008) |
| 仪表口径(mm）及连接方式 | 法兰连接型 DN15-DN200 |
| 螺纹连接型 DN4-DN50 | |
| 夹装连接型DN4-DN200 | |
| 精度等级 | ±1‰R、±0.5‰R、±0.2%R(需特制) |
| 量程比 | 1:10:1:15;1:20 |
| 传感器材质 | 304不锈钢、316(L不锈钢等 |
| 使用条件 | 介质温度:-20°C~+80°C 环境温度:-20°~+60℃ |
|
相对湿度:5%~90% 大气压力:86Kpa~106Kpa | |
| 信号输出功能 | 脉冲信号、4~20mA信号 |
| 通讯输出功能 | RS485通讯、HART协议等 |
| 工作电源 |
A.外电源:+24VDC±15%纹波s±5%,适用于4-20mA输出、脉冲输出、RS485等 B.内电源:1组3.6V锂电池,电池电压在3.0V~3.6V时均可正常工作 |
| 法兰标准 | 常规标准 GB/T9113-2000 |
|
国际管法兰如:德标DN、美标ANSI日标Js 国内管法兰如:化工部标准、机械部标准 | |
| 螺纹规格 | 常规规格英制管螺纹(外螺纹)(参照标准GB/T7307-2001) |
| 其他规格内螺纹、球面螺纹、NPT螺纹等 | |
| 电气接口 | M201.5内螺纹(NPT螺纹需订制) |
| 防爆等级 | ExduIcT6 Gb |
| 防护等级 | IP65或更高(可订制) |
说明:非国标法兰需订制;非常规英制管螺纹需订制。
2.流量范围及工作压力
|
仪表口径 （mm） | 正常流量范围（m3/h） | 扩展流量范围（m3/h） |
常规连接方式 与耐压等级 |
特制耐压等级（MPa） （法兰夹装） | 始动流量（m3/h） | **压损（KPa）*1 |
| 4 | 0.04～0.25 | 0.04～0.4 | 螺纹连接/6.3MPa | 夹装连接,≤42MPa | 0.02 | 120 |
| 6 | 0.1～0.6 | 0.06～0.6 | 螺纹连接/6.3MPa | 0.05 | 80 | |
| 10 | 0.2～1.2 | 0.15～1.5 | 螺纹连接/6.3MPa | 0.07 | 50 | |
| 15 | 0.6～6 | 0.4～8 |
螺纹连接/6.3MPa 法兰连接/2.5MPa | 0.35 | 35 | |
| 20 | 0.8～8 | 0.45～9 |
螺纹连接/6.3MPa 法兰连接/2.5MPa | 0.3 | 35 | |
| 25 | 1～10 | 0.5～10 |
螺纹连接/6.3MPa 法兰连接/2.5MPa | 0.4 | 35 | |
| 32 | 1.5～15 | 0.8～15 |
螺纹连接/6.3MPa 法兰连接/2.5MPa | 0.6 | 35 | |
| 40 | 2～20 | 1～20 |
螺纹连接/6.3MPa 法兰连接/2.5MPa | 0.6 | 35 | |
| 50 | 4～40 | 2～40 | 法兰连接/2.5MPa | 夹装连接,≤25MPa | 1 | 35 |
| 65 | 7～70 | 4～70 | 法兰连接/2.5MPa | 4 | 25 | |
| 80 | 10～100 | 5～100 | 法兰连接/2.5MPa | 5 | 25 | |
| 100 | 20～200 | 10～200 | 法兰连接/1.6MPa | 夹装连接,≤16MPa | 8 | 25 |
| 125 | 25～250 | 13～250 | 法兰连接/1.6MPa | 10 | 25 | |
| 150 | 30～300 | 15～300 | 法兰连接/1.6MPa | 12 | 25 | |
| 200 | 80～800 | 40～800 | 法兰连接/1.6MPa | 夹装连接,≤10MPa | 20 | 25 |
| 准确度*2等级 | 0.5级 | 1.0级 |
说明: *1**压损是流量计工作在**流量点时的压损,介质为水,常温
*2准确度等级0.2的产品需订制,且流量范围比常规范围小
仪表选型
| 型 号 | 说 明 | |||||||||
| TX-LWGY- | □ | /□ | /□ | /□ | /□ | /□ | /□ | /□ | 说明 | |
| 仪表类型 | 4 | DN4 | ||||||||
| 6 | DN6 | |||||||||
| 10 | DN10 | |||||||||
| 15 | DN15 | |||||||||
| 20 | DN20 | |||||||||
| 25 | DN25 | |||||||||
| 32 | DN32 | |||||||||
| 40 | DN40 | |||||||||
| 50 | DN50 | |||||||||
| 65 | DN65 | |||||||||
| 80 | DN80 | |||||||||
| 100 | DN100 | |||||||||
| 125 | DN125 | |||||||||
| 150 | DN150 | |||||||||
| 200 | DN200 | |||||||||
| 连接方式 | FL | 法兰连接 | ||||||||
| LW | 螺纹连接 | |||||||||
| JZ | 夹装连接 | |||||||||
| 公称通径 | N | 24V供电，无现场显示，脉冲输出型 | ||||||||
| A | 24V供电，现场显示，4~20mA输出 | |||||||||
| G1 | 电池供电，现场显示，无输出 | |||||||||
| GX | 外供电，现场显示，RS485/电流/脉冲输出 | |||||||||
| E1 | 电池供电,现场显示,无输出 | |||||||||
| EX | 外供电，现场显示，RS485/电流/脉冲输出 | |||||||||
| 精度等级 | 05 | 标准量程 | ||||||||
| 10 | 扩展量程 | |||||||||
| 02 | 特殊量程 | |||||||||
| 表体材质 | S | 304不锈钢 | ||||||||
| L | 316（L）不锈钢 | |||||||||
| 叶轮材质 | S | 2Cr13叶轮 | ||||||||
| L | 双相钢叶轮 | |||||||||
| 防爆等级 | N | 无 | ||||||||
| E | ExdII BT6 Gb | |||||||||
| 耐温耐压 | N | 常规 | ||||||||
| H(x) | 高压参照表4-2 | |||||||||
说明：X为数字，代表不同功能，请咨询销售人员。
