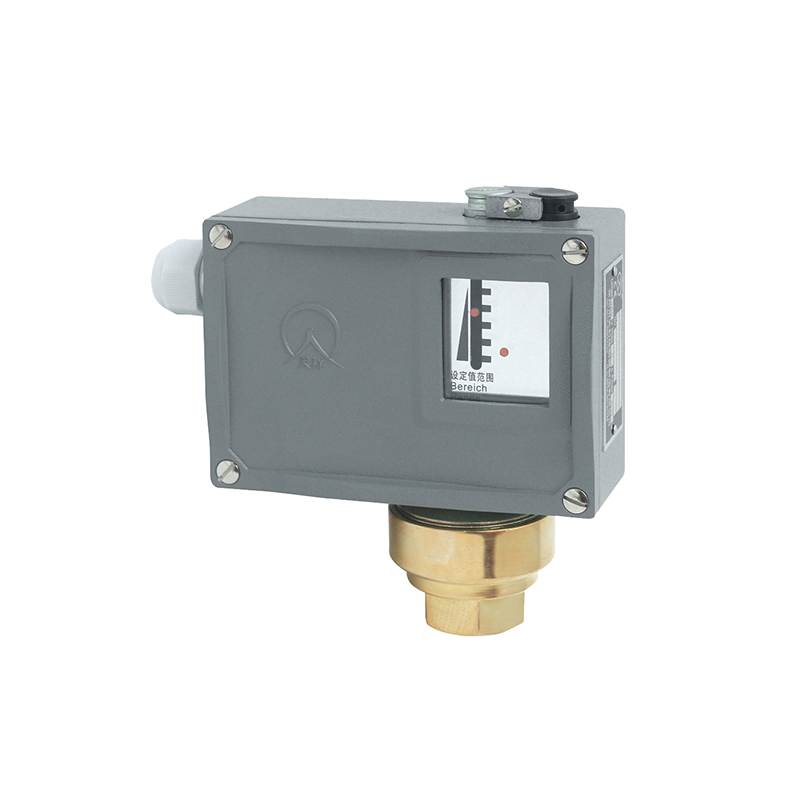

502/7DK压力开关/压力控制器

☆  测量范围：－0.1～2.5MPa
☆  螺纹接口：G1/4内或M20*1.5外
☆  工作温度：－40℃～50℃
☆  防护等级：IP65
☆  防爆等级：无
☆  传感器类型：波纹管式
☆  常用介质：空气、气体、水蒸汽等中性气体和水、制冷剂、油等液体
☆  热线电话：4001190288

产品资料下载

立即咨询

产品介绍

502/7DK压力开关/压力控制器采用波纹管式的传感器，可用于空气、气体、水蒸汽等中性气体和水、制冷剂、油等液体介质。
502/7DK压力开关/压力控制器的设定值可调，调节范围－0.1～2.5MPa。
502/7DK压力开关/压力控制器可用于真空。有特殊要求的，可另行设计调节范围－0.1～6.3MPa。

	普通型	防爆型
工作粘度	<1×10^－3m²/s	<1×10^－3m²/s
开关元件	微动开关	密封开关
防爆等级	—	Exed Ⅱ CT4～T6 合格证编号:GYB14.1128X
外壳防护等级	IP65（符合DIN40050，与GB4208中IP65相当）	IP54（符合DIN40050，与GB4208中IP54相当）
环境温度	－40℃～50℃	－40℃～50℃
介质温度	0～120℃	0～120℃
安装位置	—	压力接口垂直向下
抗振性能	502/7D：40m/s²；502/7DK：20m/s²	Max：20m/s²
重复性误差	≤1%	≤1 %
触点容量	AC 220V 6A(阻性)	DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax

切换差不可调（小切换差，无防爆型）

设定值调节范围 MPa	切换差不大于 MPa	**允许压力① MPa	开关切换次数次/分	压力传感器材料		接口内螺纹	重量 kg	外形尺寸图号	订货目录编号
				外壳	波纹管
－0.1～0	0.0045	1	20	黄铜	不锈钢 00Cr17Ni 14Mo2 (316L)	G1/4″	1.0	01	0810107
－0.1～0.1	0.005								0810207
－0.1～0.16	0.0065								0810307
－0.1～0.25	0.01								0810407
0～0.1	0.0045								0811107
0～0.16	0.006								0811207
0.01～0.25	0.007								0811307
0.02～0.4	0.016	2					0.85	02	0811407
0.03～0.6	0.02								0811507
0.03～1	0.03								0811607
0.05～1.6	0.05	5					0.9	03	0811707
0.05～2.5	0.06								0811807
