![[field:text/]](/uploads/allimg/200627/1-20062F95145.jpg)

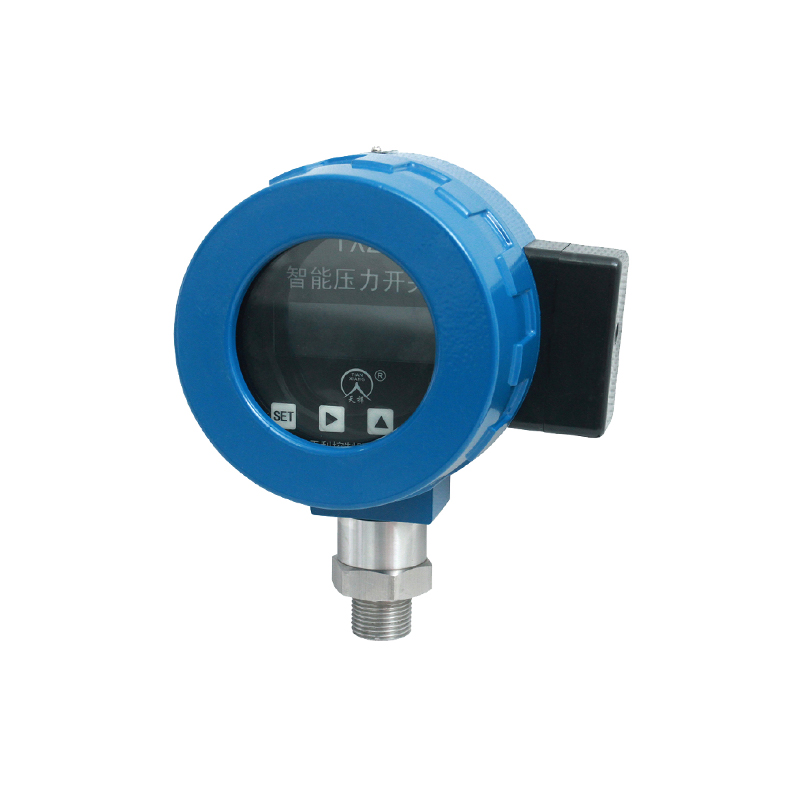

TXZ是采用德国传感器采集技术，加之高精度工业线路元件集合而成的具有高稳定性，无触点型的智能电子压力开关。
一、应用领域
泵及压缩机，水处理系统，机电自动化，工程机械，液压与气动系统，医用设备
二、对比电接点表、机械压力开关的优势
精度高，重复性好，寿命长，无膜片，无触点，耐腐蚀性强，设定灵活方便，显示直观，温漂小
注：此类产品皆可定制成隔膜法兰式或隔膜螺纹式
| 基本参数 | |
|---|---|
| 电源 | DC24V±5%、AC220V±5% |
| 量程范围 | -0.1-100MPa |
| 可设定范围 | 20%FS-80%FS（**） |
| 过载 | 150%FS |
| 显示 | 四位LCD |
| 显示精度 | 0.5%FS |
| 重复性误差 | ≤0.3%FSmax |
| 温度漂移 | ≤0.1%FSmax |
| 外壳防护等级 | IP65 |
| 模拟输出 | 4-20mA 负载≤600欧姆 精度0.5%FS |
| 输出方式 | |
| 类型 | PNP晶体管输出、SPDT开关量输出 |
| 动作寿命 | ＞100万次 |
| 响应时间 | 动作时间:15ms 释放时间：8ms |
| 过程连接 | 不锈钢304# M20×1.5(常规） |
| 环境条件 | |
| 介质温度 | -25-80℃ |
| 环境温度 | -25-80℃ |
| TXZC3 - X XX XX . XX X X . XX 32 - A B C . D E F. G | |||||
|---|---|---|---|---|---|
| A：供电电源 | |||||
| 代码 | 供电电源 | ||||
| 1 | DC24V | ||||
| 2 | AC220V | ||||
| B：传感器类型 | |||||
| 代码 | 传感器类型 | ||||
| CG | 陶瓷传感器（表压） | ||||
| SG | 扩散硅传感器（表压） | ||||
| SD | 扩散硅差压传感器(差压) | ||||
| SY | 应变片传感器 (表压) | ||||
| C：量程 | |||||
| 代码 | 量程 | 代码 | 量程 | 代码 | 量程 |
| 00 | 0-20KPa | 01 | 0-35KPa | 02 | 0-70KPa |
| 03 | 0-100KPa | 04 | 0-200Kpa | 05 | 0-350Kpa |
| 06 | 0-700Kpa | 07 | 0-1MPa | 08 | 0-2MPa |
| 09 | 0-3.5MPa | 10 | 0-7MPa | 11 | 0-10MPa |
| 12 | 0-20MPa | 13 | 0-25MPa | 14 | 0-30MPa |
| 15 | 0-35MPa | 16 | 0-40MPa | 17 | 0-60MPa |
| 18 | -0.1-2MPa | 19 | 0-18MPa | 20 | 0-6MPa |
| D：逻辑输出 | |||||
| 代码 | 逻辑输出 | ||||
| 10 | 一路PNP(DC24V,3A max) | ||||
| 11 | 二路PNP(DC24V,3A max) | ||||
| 30 | 一路继电器(DC24V/AC250V,3A max) | ||||
| 31 | 二路继电器(DC24V/AC250V,3A max) | ||||
| E：输出类型 | |||||
| 代码 | 输出类型 | ||||
| 0 | 有源输出(只有PNP输出才能选) | ||||
| 4 | 通断信号 | ||||
| F:模拟量输出 | |||||
| 代码 | 模拟量输出 | ||||
| N | 无 | ||||
| B | 4-20mA | ||||
| G:过程连接 | |||||
| 代码 | 过程连接 | ||||
| 00 | 外螺纹M20×1.5(不锈钢304#) | ||||
| 01 | 外螺纹1/2NPT(不锈钢304#) | ||||
| 02 | 外螺纹1/4NPT(不锈钢304#) | ||||
| 03 | 外螺纹G1/2”(不锈钢304#) | ||||
| 04 | 外螺纹G1/4”(不锈钢304#) | ||||
| TXZC3 - X XX XX . XX X X . XX 32 - A B C . D E F. G | |||||
|---|---|---|---|---|---|
| A：供电电源 | |||||
| 代码 | 供电电源 | ||||
| 1 | DC24V | ||||
| 2 | AC220V | ||||
| B：传感器类型 | |||||
| 代码 | 传感器类型 | ||||
| CG | 陶瓷传感器（表压） | ||||
| SG | 扩散硅传感器（表压） | ||||
| SD | 扩散硅差压传感器(差压) | ||||
| SY | 应变片传感器 (表压) | ||||
| C：量程 | |||||
| 代码 | 量程 | 代码 | 量程 | 代码 | 量程 |
| 00 | 0-20KPa | 01 | 0-35KPa | 02 | 0-70KPa |
| 03 | 0-100KPa | 04 | 0-200Kpa | 05 | 0-350Kpa |
| 06 | 0-700Kpa | 07 | 0-1MPa | 08 | 0-2MPa |
| 09 | 0-3.5MPa | 10 | 0-7MPa | 11 | 0-10MPa |
| 12 | 0-20MPa | 13 | 0-25MPa | 14 | 0-30MPa |
| 15 | 0-35MPa | 16 | 0-40MPa | 17 | 0-60MPa |
| 18 | -0.1-2MPa | 19 | 0-18MPa | 20 | 0-6MPa |
| D：逻辑输出 | |||||
| 代码 | 逻辑输出 | ||||
| 10 | 一路PNP(DC24V,3A max) | ||||
| 11 | 二路PNP(DC24V,3A max) | ||||
| 30 | 一路继电器(DC24V/AC250V,3A max) | ||||
| 31 | 二路继电器(DC24V/AC250V,3A max) | ||||
| E：输出类型 | |||||
| 代码 | 输出类型 | ||||
| 0 | 有源输出(只有PNP输出才能选) | ||||
| 4 | 通断信号 | ||||
| F:模拟量输出 | |||||
| 代码 | 模拟量输出 | ||||
| N | 无 | ||||
| B | 4-20mA | ||||
| G:过程连接 | |||||
| 代码 | 过程连接 | ||||
| 00 | 外螺纹M20×1.5(不锈钢304#) | ||||
| 01 | 外螺纹1/2NPT(不锈钢304#) | ||||
| 02 | 外螺纹1/4NPT(不锈钢304#) | ||||
| 03 | 外螺纹G1/2”(不锈钢304#) | ||||
| 04 | 外螺纹G1/4”(不锈钢304#) | ||||
