智能压力开关

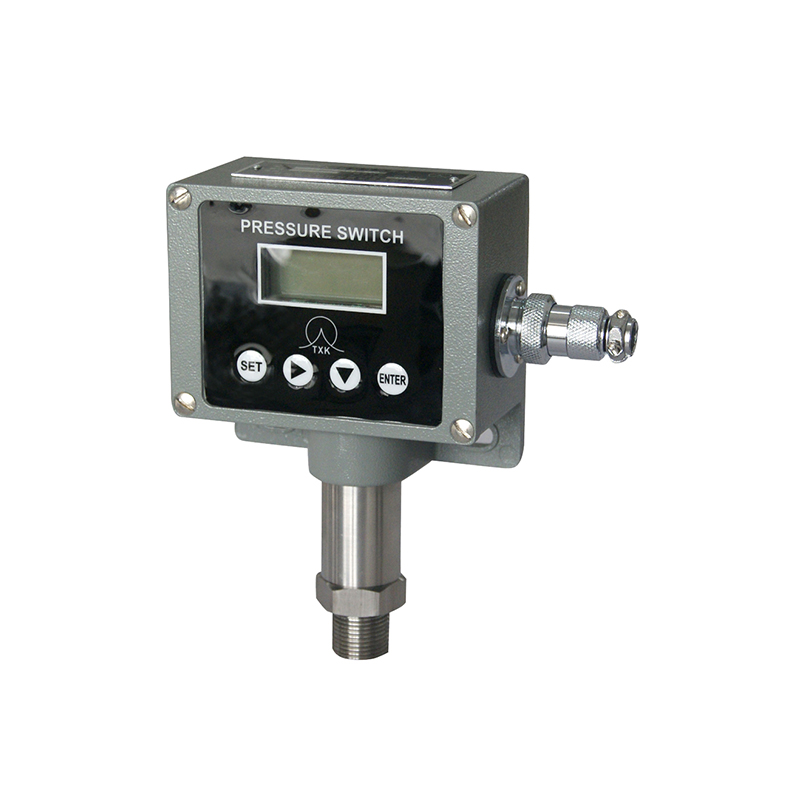

TXZC1型智能/电子压力开关/控制器

☆  测量范围：-0.1～100MPa
☆  螺纹接口：M20*1.5外或其他
☆  工作温度：-25～80℃
☆  防护等级：IP65
☆  防爆等级：无
☆  传感器类型：陶瓷压阻或应变片
☆  常用介质：气液两用
☆  热线电话：4001190288

产品资料下载

立即咨询

产品介绍

TXZC1型智能/电子压力开关/控制器是采用德国传感器采集技术，加之高精度工业线路元件集合而成的具有高稳定性，无触点型的智能电子压力开关。

一、应用领域

泵及压缩机，水处理系统，机电自动化，工程机械，液压与气动系统，医用设备

二、对比电接点表、机械压力开关的优势

精度高，重复性好，寿命长，无膜片，无触点，耐腐蚀性强，设定灵活方便，显示直观，温漂小

三、技术特点

四位LCD实时显示压力显示直观
无膜片、无触点、耐腐蚀性强
精度高、重复性好、寿命长
多种接线方式、可作为控制器、开关、数显电接点压力表使用

注：此类产品皆可定制成隔膜法兰式或隔膜螺纹式

基本参数
电源	DC24V±5%
量程范围	-0.1-100MPa
可设定范围	20%FS-80%FS（**）
过载	150%FS
显示	四位LCD
精度	0.5%FS
重复性误差	≤0.3%FSmax
温度漂移	≤0.1%FSmax
外壳防护等级	IP65
模拟输出	4-20mA 负载≤600欧姆精度0.5%FS
输出方式
类型	PNP晶体管输出、SPST开关量输出
动作寿命	＞100万次
响应时间	动作时间:15ms 释放时间：8ms
过程连接	不锈钢304# M20×1.5(常规）
环境条件
介质温度	-25-80℃
环境温度	-25-80℃

TXZC1 - X XX XX . XX X X . XX 30 - A B C . D E F . G
A：供电电源
代码			供电电源
1			DC24V
B：传感器类型
代码			传感器类型
CG			陶瓷压阻表压型
SY			应变片表压型
C：量程
代码	量程	代码	量程	代码	量程
03	0-100KPa	04	0-200KPa	05	0-350KPa
06	0-700KPa	07	0-1MPa	08	0-2MPa
09	0-3.5MPa	10	0-7MPa	11	0-10MPa
12	0-20MPa	13	0-25MPa	14	0-30MPa
15	0-35MPa	16	0-40MPa	17	0-60MPa
18	-0.1-2MPa	19	0-18MPa	20	0-6MPa
D：逻辑输出
代码			逻辑输出
10			一路PNP(DC24V,3A max)
11			二路PNP(DC24V,3A max)
12			三路PNP(DC24V,3A max)
30			一路继电器(DC24V/AC250V,3A max)
31			二路继电器(DC24V/AC250V,3A max)
32			三路继电器(DC24V/AC250V,3A max)
E：输出类型
代码			输出类型
0			有源输出(只有PNP输出才能选)
4			通断信号
F:模拟量输出
代码			模拟量输出
N			无
B			4-20mA
G:过程连接
代码			过程连接
00			外螺纹M20×1.5(不锈钢304#)
01			外螺纹1/2NPT(不锈钢304#)
02			外螺纹1/4NPT(不锈钢304#)
03			外螺纹G1/2”(不锈钢304#)
04			外螺纹G1/4”(不锈钢304#)

基本参数
电源	DC24V±5%
量程范围	-0.1-100MPa
可设定范围	20%FS-80%FS（**）
过载	150%FS
显示	四位LCD
精度	0.5%FS
重复性误差	≤0.3%FSmax
温度漂移	≤0.1%FSmax
外壳防护等级	IP65
模拟输出	4-20mA 负载≤600欧姆精度0.5%FS
输出方式
类型	PNP晶体管输出、SPST开关量输出
动作寿命	＞100万次
响应时间	动作时间:15ms 释放时间：8ms
过程连接	不锈钢304# M20×1.5(常规）
环境条件
介质温度	-25-80℃
环境温度	-25-80℃
