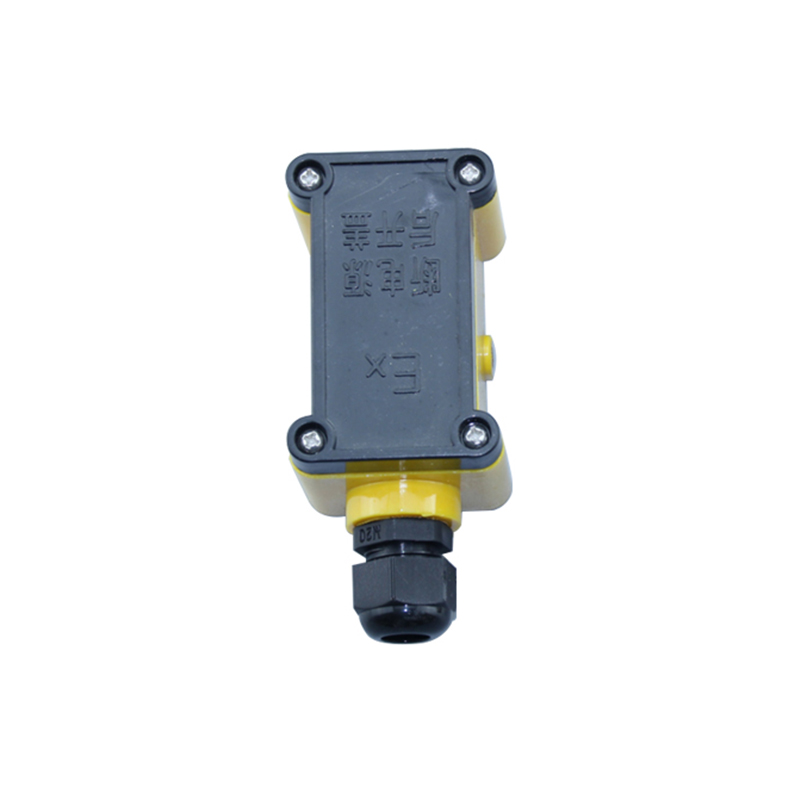

XQ发讯器

1. 工作原理
XQ发讯器是安装在磁翻板液位计主体管外侧相对应的位置上，作为液体报警或控制用。当主体内磁浮子随液位升降而上下运动到设定点时，浮子内的磁钢将使发讯器内干簧管的触点闭合或断开。XQ发讯器采用磁路记忆的原理，故输出的接点信号具有自保持功能。

当浮子自下向上经过发讯器时，发讯器内的接点由接点由开路自动闭合或由闭合自动打开；当浮子由上向下经过发讯器，发讯器内的接点由闭合自动打开，或由开路自动闭合，根据功能不同分为动合型、动断型。

二、基本参数


三、安装

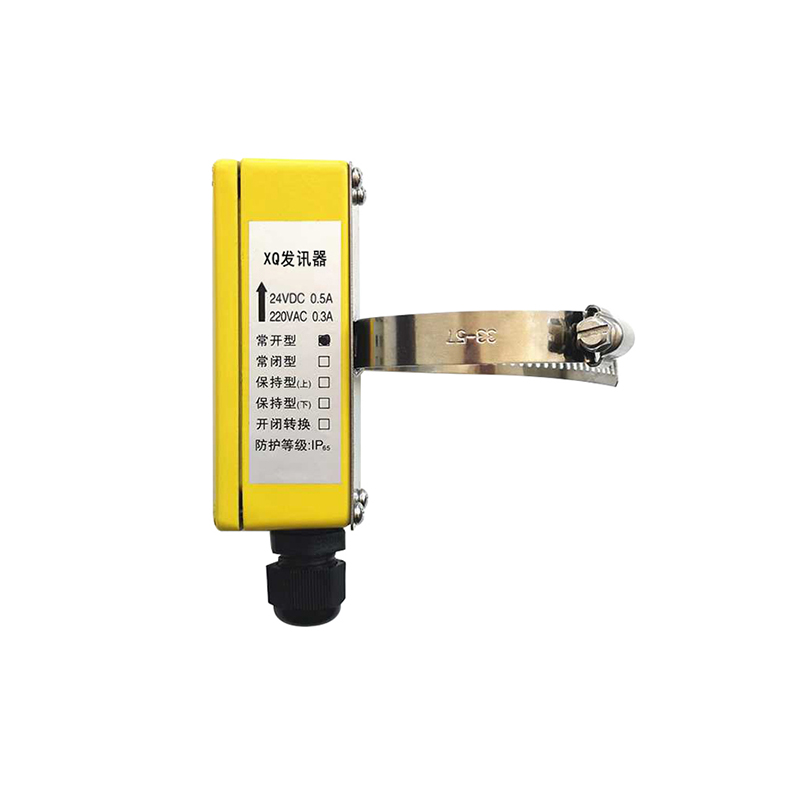

XQ型上下限发讯器是UHZ系列磁浮子液位计的配套装置，发讯器用抱箍夹紧在主体管外侧，发讯器壳体外侧描有一条线为磁场合线，发讯器可按需要上下移动。将线对位准需要报警或控制的某一液位高度，抱箍夹紧即可。
发讯器分为动合型、动断型两种，用户可根据需要配备，也可自行根据接线图进行调整。
