磁翻板液位计

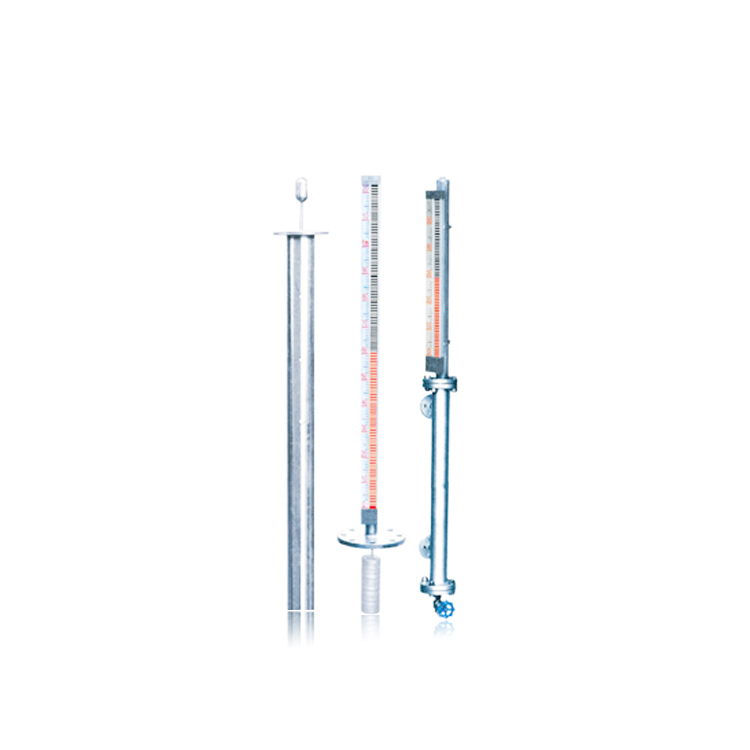

UHZ-1D、UHZ-3DB型插入式磁浮子液位计

☆  品牌：天祥
☆  概述：一、UHZ-1D、UHZ-3D/B型顶装式、底部安装磁浮子液位计工作原理如图所示液位计适用于地下槽池罐、高架储罐的液位测量和控制。...
☆  热线电话：4001190288

一、UHZ-1D、UHZ-3D/B型顶装式、底部安装磁浮子液位计工作原理
　　如图所示液位计适用于地下槽池罐、高架储罐的液位测量和控制。该产品主体分上、下二部分，上部分安装显示器，主体内放磁球。下部分导管浮球插入罐内接触液体，上、下二部分内的磁浮球和浮球通过连接杆连接，在导管内浮球随着液体的上、下浮动动带动上面主体内的磁球，其他工作原理和侧装式相同。该产品可以安装模拟信号传感变送器，可实现UHZ-3型产品功能。

二、基本参数
　　

测量范围	L≤3500mm L1≤150mm
介质粘度	≤0.1Pa.s
其余参数	UHZ-1D同UHZ-1 UHZ-3D同UHZ-3
容器法兰	规格HG20593-97(FM)
介质温度	UHZ-1D、UHZ-3D型≤380℃ 特殊要求UHZ-1D型可制作成≤480℃ UHZ-3D型可制作成≤380℃

注：浮子死区：1、零液位根据介质比重而定。2、满液位根据储罐的安装座高度（颈高）而定。
三、安装
　　首先拆下导管下端的浮球托杆，半角浮球连接顶端的磁组件拆下，然后将浮球同连接杆一起装导管内，再将磁组件装上，导管下端的托杆仍装好并固定，二人托起导管垂直插入储罐内，再在导管和法兰安装座上入上密封垫，将装有翻板箱主体管垂直安装在安装座上，（注意磁组件装主体管内），安装时磁组件连接杆不能碰弯（连接杆弯曲交引起液位计呆滞甚至不能正常使用）使密封垫的导和管法兰进入主体管下端法兰的凹面内，均匀拧紧法兰螺丝液位计即可投入使用（翻板指示器下部的不动部分为测量死区）。
UHZ-3D型与UHZ-3的安装方法相同也可以安装XQ型发讯器。

四、选型表

UHZ-

□

防爆型（本安型）

订货长度L₀

介质比重

实际使用压力-表八

介质温度-表七

连接法兰-表六

主体材质-表五

浮子材质-表四

报警控制-表三

液位计型别-表二

液位计类别-表一

表一

类别	就地指示	磁敏	电远传		翻柱	翻板	其他
代号	1	2	3		A	B	C

表二

类别	基型	插入型	夹套型	耐腐蚀	内浮球侧装型	磁浮球型	磁浮球多点型
代号		D	W	J	E	UQK	UFK

表三

报警控制	带上限	带下限	带上下限	防爆型（本安型）
代号	a	b	c	/B

表四

材质	不锈钢	防锈铝	钛	PVC塑料	四氟乙烯	钢塑包裹	钢氟包裹
代号	P	L	Ti	S	F	S₁	F₁

表五

材质	不锈钢	防锈铝	钛	PVC塑料	氟塑管	内衬塑料	内衬四氟
代号	P	L	Ti	S	F	S₂	F₂

表六

材质代号

MPa

Kgf/cm³

0.6

1.0

1.6

2.5

4.0

6.3

10.0

220

320

代号

不锈钢

碳钢

法兰标准

HG20593-97

HG20595-97

H_12-0.2

H_12-0.3

表六附表：适用于插入型、内浮球侧装型、UQK型、UFK型

代号	A	B	C	D
DN	80	100	150	200
PN	比实际使用压力提高一个等级

表七

介质温度	-40-0℃	≤80℃	≤100℃	≤150℃	≤300℃	≤360℃	≤480℃
代号	A	B	C	D	E	F	G

表八

使用压力（实际）	MPa								Kgf/cm³
使用压力（实际）	0.6	1.0	1.6	2.5	4.0	6.3	10.0	16	220	320
代号	A	B	C	D	E	F	G	H	I	J
