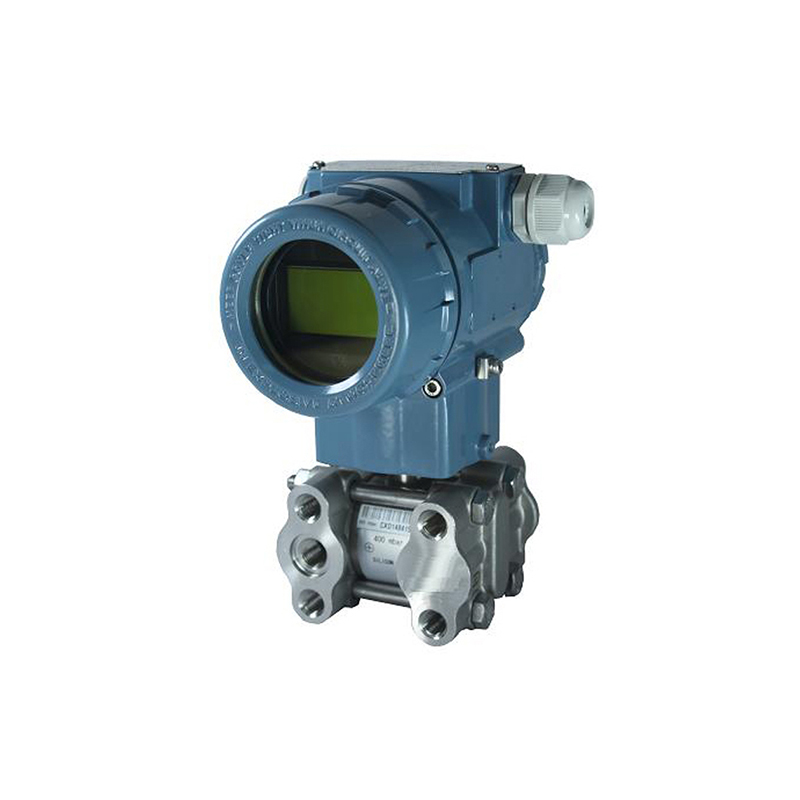

TX3351-DG&DA差压安装式绝压变送器

TX3351-DG/DA差压安装式表压/绝压变送器用于测量液体、气体或蒸汽的液位、密度、压力，然后将其转变成4～20mADC HART电流信号输出。TX3351-DG/DA也可与RST375手持终端或RSM100 Modem 相互通信，通过它们进行参数设定、过程监控等。

标准规格
（以标准零点为基准调校量程，不锈钢 316L膜片，填充液为硅油）

1性能规格
调量程的参考精度
（包括从零点开始的线性、回差和重复性）± 0.075%
若TD>10 (TD=**量程/调节量程)，则为：±(0.0075×TD)%

环境温度影响

量程代码	-20℃～65℃总影响量
B/L	±(0.30×TD+0.20)%×Span
其它	±(0.20×TD+0.10)%×Span
量程代码	-40℃～-20℃和65℃～85℃总影响量
B/L	±(0.30×TD+0.20)%×Span
其它	±(0.20×TD+0.10)%×Span


过范围影响:±0.075%×Span

长期稳定性

量程代码	影响量
B/L	±0.2%×Span/1年
其它	±0.1%×Span/1年

电源影响
±0.001% /10V (12～42V DC)，可忽略不计

2功能规格
量程和范围(TX3351-DG表压变送器)

量程/范围		kPa	bar
B	量程	0.6～6	6～60mbar
	范围	-6～6	-60～60mbar
C	量程	2～40	0.02～0.4
	范围	-40～40	-0.4～0.4
D	量程	2.5～250	0.025～2.5
	范围	-100～250	-1～2.5
E	量程	20～2000	0.2～20
	范围	-100～3000	-1～30
G	量程	0.1～10MPa	1～100
	范围	-0.1～10MPa	-1～100
H	量程	0.21～21 MPa	2.1～210
	范围	-0.1～21 MPa	-1～210
I	量程	0.4～40 MPa	4～400
	范围	-0.1～40 MPa	-1～400


量程和范围(TX3351-DA绝压变送器)

量程/范围		kPa	bar
L	量程	2～40	0.02～0.4
	范围	0～40	0～0.4
M	量程	2.5～250	0.025～2.5
	范围	0～250	0～2.5
O	量程	30～3000	0.3～30
	范围	0～3000	0～30


量程限
在量程的上下限范围内，可以任意调整。建议选择量程比尽可能低的量程代码，以优化性能特征。

零点设置
零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最小量程

安装位置影响
与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，有<0.4kPa范围内的零位影响，均可以通过调节调零校正。无量程影响。

输出
2线制，4～20mADC，可选HART输出数字通讯，可选择线性或平方根输出。
输出信号极限：Imin=3.9mA，Imax=20.5mA

报警电流
低报模式（最小）：3.7 mA
高报模式（**）：21 mA
不报模式（保持）：保持故障前的有效电流值
报警电流标准设置：高报模式

响应时间
放大器部件阻尼常数为0.1s；传感器时间常数为0.1～1.6s，取决于量程及量程比。附加的可调时间常数为：0.1～60s。

预热时间： < 15s

环境温度
-40～85℃ 带液晶显示、氟橡胶密封圈时 -20～65℃

储存温度/运输温度
-50～85℃ 带液晶显示时：-40～85℃

压力极限：从真空至**量程。

过载极限：

量程	6kPa (1B)	40kPa (1C/1L)	250kPa (1D/1M)
过载极限	16MPa	16MPa	16MPa
量程	2(3)MPa (1E/1O)	10MPa (1G)	21MPa (1H)	40MPa (1I)
过载极限	16MPa	20MPa	25MPa	45MPa


电磁兼容性(EMC)：见下页《电磁兼容性附表》

3安装
电源及负载条件
电源电压为24V，R≤(Us-12V)/Imax  kΩ
其中 Imax=23 mA
**电源电压：42VDC
最小电源电压：12VDC，15VDC（背光液晶显示）
数字通讯负载范围： 230～600Ω

电气连接
M20X1.5电缆密封扣，接线端子适用于0.5～2.5mm²的导线。

过程连接
过程连接法兰的端面有NPT 1/4 和UNF 7/16``内螺纹。

4物理规格
材质
膜片：    不锈钢 316L、哈氏合金C
过程连接：不锈钢 316L
填充液：  硅油
变送器外壳：铝合金材质，外表喷涂环氧树脂
外壳密封圈：丁腈橡胶（NBR）
铭牌：     不锈钢 304

重量
3.3kg（无：液晶显示、安装支架、过程连接）

外壳防护等级：IP67

电磁兼容性附表

序号	测试项目	基本标准	测试条件	性能等级
1	辐射干扰（外壳）	GB/T 9254-2008表5	30MHz～1000MHz	合格
2	传导干扰 （直流电源端口）	GB/T 9254-2008表1	0.15MHz～30MHz	合格
3	静电放电(ESD)抗扰度	GB/T 17626.2-2006	4kV(触点) 8kV(空气)	B
4	射频电磁场抗扰度	GB/T 17626.3-2006	10V/m (80MHz～1GHz)	A
5	工频磁场抗扰度	GB/T 17626.8-2006	30A/m	A
6	电快速瞬变脉冲群抗扰度	GB/T 17626.4-2008	2kV(5/50ns,5kHz)	B
7	浪涌抗扰度	GB/T 17626.5-2008	1kV（线线之间） 2kV（线地之间）(1.2us/50us)	B
8	射频场感应的传导干扰抗扰度	GB/T 17626.6-2008	3V (150KHz～80MHz)	A

注：（1）A性能等级说明：测试时，在技术规范极限内性能正常。
        （2）B性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

7型号和规格代码表

差压安装式表压变送器散件选型  TX3351-DG 差压安装式绝压变送器散件选型  TX3351-DA
代码	精度                         输出
B	基本误差±0.075%     4-20mA带HART通讯
代码	量程
	表压TX3351-DG
B	0-200Pa～6kPa（0-20～600 mmH2O）/(0-2～60mbar)
C	0-400Pa～40kPa（0-40～4000 mmH2O）/(0-20～400mbar)
D	0-2.5kPa～250kPa（0-0.25～25 mH2O）/(0-25～2500mbar)
F	0-30kPa～3MPa（0-3～300 mH2O）/(0-0.3～30bar)
G	0-0.1MPa～10MPa /(0-1～100bar)
H	0-0.21MPa～21MPa /（0-2.1～210 bar）
I	0-0.4MPa～40MPa /（0-4～400 bar）
	绝压TX3351-DA
L	0-10kPa～40kPa /（0-1000～4000 mmH2O）/(0-10～400mbar)
M	0-10kPa～250kPa /(0-100～2500mbar)
O	0-30kPa～3MPa /(0-0.3～30bar)
代码	膜片材质	填充液
A	不锈钢 316L	硅油
B	不锈钢 316L	氟油
C	哈氏合金C	硅油
D	哈氏合金C	氟油
E	不锈钢316L 镀金	硅油
F	不锈钢316L 镀金	氟油
G	不锈钢316L 涂FEP	硅油
T	钽	氟油
代码	过程连接
N	1/4英寸NPT及7/16英寸UNF螺纹孔   无泄放阀
B	1/4英寸NPT及7/16英寸UNF螺纹孔   泄放阀装于法兰后部端面
U	1/4英寸NPT及7/16英寸UNF螺纹孔   泄放阀装于法兰侧面上部
D	1/4英寸NPT及7/16英寸UNF螺纹孔   泄放阀装于法兰侧面下部
代码	接液密封材质
N	丁腈橡胶（NBR）
F	氟橡胶(FKM)
P	聚四氟乙烯(PTFE)
代码	特殊功能
N	无
P	防雷击功能
O	禁油处理（氧气测量限氟油填充液、氟橡胶密封圈、<6MPa、<60℃)
代码	安装支架
N	无
1	不锈钢
2	碳钢镀锌
代码	液晶显示
N	无
2	LED背光液晶显示（-20℃）
3	OLED显示（-40℃）
代码	防爆选项
N	基本型
A	本安型，NEPSI
D	隔爆型，NEPSI
代码	位号标牌
N	无
1	位号标于铭牌内
2	悬挂式不锈钢标牌
代码	过程连接附件
N	无
1	1/2英寸NPT内螺纹不锈钢椭圆形
2	M20x1.5 外螺纹不锈钢丁字形接头
代码	位号标牌
S	不锈钢表壳
V	低电压版
注：1.所有非标选项以X做选型，并在X后加括号详细参数以备注为准

注1：TX3351-DG对应选表压量程代码，TX3351-DA对应选绝压量程代码；
