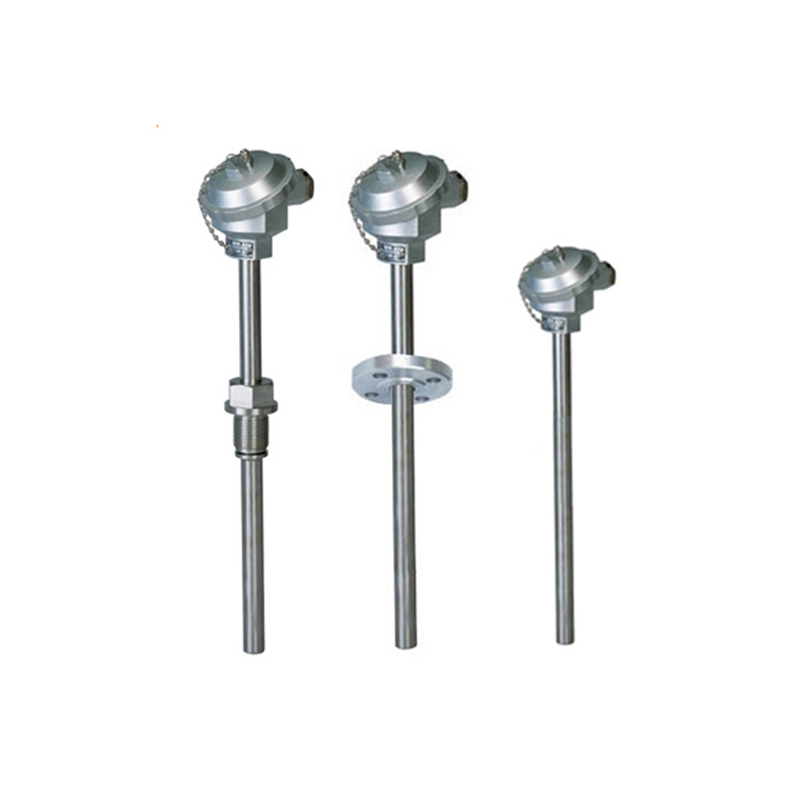

装配热电偶

应用
通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。

特点
·装配简单，更换方便
·压簧式感温元件，抗振性能好；
·测温范围大
·机械强度高，耐压性能好

工作原理
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。

主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91

常温绝缘电阻
热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m。

测量范围及允差

型号	分度号	允  差  等  级
		I		II
		允差值	测温范围°C	允差值	测温范围°C
WRN	K	±1.5°C	-40~+375	±2.5 °C	-40~+333
		±0.004ltl	375~1000	±0.0075 ltl	333~1200
WRM	N	±1.5°C	-40~+375	±2.5°C	-40~+333
		±0.004 ltl	375~1000	±0.0075 ltl	333~1200
WRE	E	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~800	±0.004 ltl	333~900
WRF	J	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~750	±0.004 ltl	333~750
WRC	T	±1.5°C	-40~+125	±1°C	-40~+133
		±0.004 ltl	125~350	±0.0075 ltl	133~350


型号命名方法

W	温度仪表
	R	热电偶
		感温元件材料
		N	镍铬-镍硅
		M	镍铬硅-镍硅
		E	镍铬-铜镍
		C	铜-铜镍
		F	铁-铜镍
			偶丝对数
			无	单支
			2	双支
				安装固定形式
				1	无固定装置
				2	固定螺纹
				3	活动法兰
				4	固定法兰
				5	活络管接头式
				6	固定螺纹锥形式
				7	直形管接头式
				8	固定螺纹管接头式
				9	活动螺纹管接头式
					接线盒形式
					2	防喷式
					3	防水式
						保护管直径
						0	φ16
						1	φ20
						2	φ16高铝质管
						3	φ20高铝质管
							工作端形式
							G	变截面
W	R	N	2-	2	3	1	G	典型型号示例
