通用压力开关

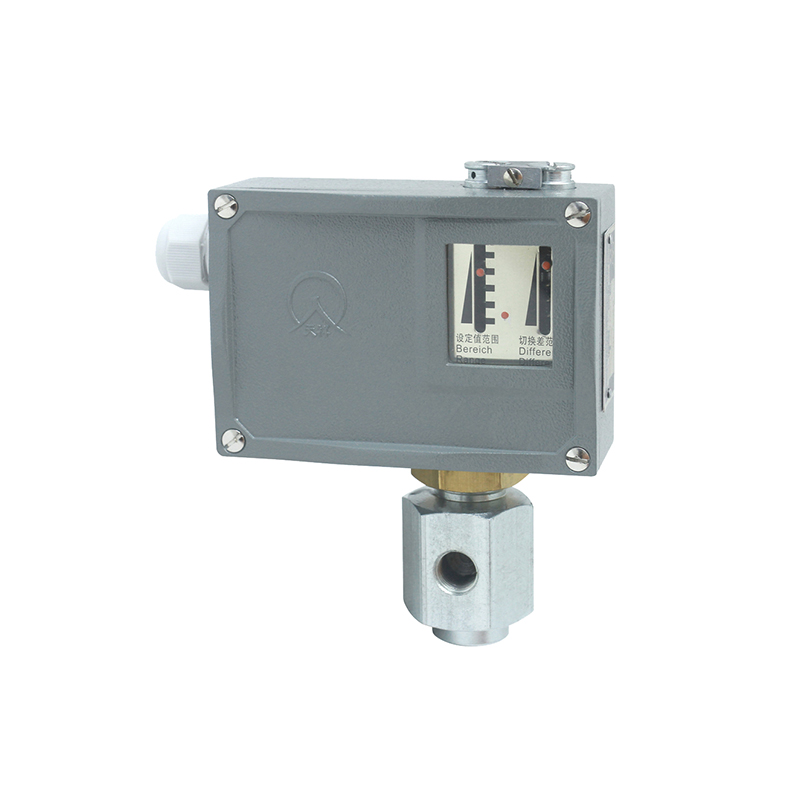

TL0402压力开关/压力控制器

☆  测量范围：0.3～40MPa
☆  螺纹接口：G1/4内
☆  工作温度：－5℃～50℃
☆  防护等级：IP65
☆  防爆等级：无
☆  传感器类型：活塞式
☆  常用介质：中性液压油等介质
☆  热线电话：4001190288

产品资料下载

立即咨询

产品介绍

概述
TL0402压力开关/压力控制器采用带泄油口的活塞式传感器，可用于中性液压油等介质。
TL0402压力开关/压力控制器的设定值可调，调节范围0.3～40MPa。

主要技术性能

开关元件	微动开关
外壳防护等级	IP65（符合DIN40050，与GB4208中IP65相当）
环境温度	－5℃～50℃
介质温度	0～100℃
安装位置	压力接口垂直向下（允许倾斜15°）
抗振性能	TL0402：40m/s²TL0403：20m/s²
重复性误差	≤1.5%
触点容量	AC 220V 6A（阻性）

规格
切换差不可调

设定值调节范围 MPa	切换差不大于 MPa	**允许压力① MPa	开关切换次数次/分	压力传感器材料		接口内螺纹	重量 kg	外形尺寸图号	订货目录编号
设定值调节范围 MPa	切换差不大于 MPa	**允许压力① MPa	开关切换次数次/分	外壳	活塞	接口内螺纹	重量 kg	外形尺寸图号	订货目录编号
0.3～4	0.4	16	30	镀锌钢	钢	G1/4″	0.9	01	TL0402.10-191019
0.3～6.3	0.6	16	30	镀锌钢	钢	G1/4″	0.9	01	TL0402.10-192019
0.5～10	0.9	30	30	镀锌钢	钢	G1/4″	0.9	01	TL0402.10-202019
0. 5～16	1.2	30	30	镀锌钢	钢	G1/4″	0.9	01	TL0402.10-203019
1～25	2	80	30	镀锌钢	钢	G1/4″	0.9	01	TL0402.10-215019
1～40	2.2	80	30	镀锌钢	钢	G1/4″	0.9	01	TL0402.10-216019

切换差可调

设定值调节范围 MPa	切换差不大于 MPa	**允许压力① MPa	开关切换次数次/分	压力传感器材料		接口内螺纹	重量 kg	外形尺寸图号	订货目录编号
设定值调节范围 MPa	切换差不大于 MPa	**允许压力① MPa	开关切换次数次/分	外壳	活塞	接口内螺纹	重量 kg	外形尺寸图号	订货目录编号
0.3～4	0.6	16	30	镀锌钢	钢	G1/4″	0.95	01	TL0402.00-191019
0.3～6.3	0.8	16	30	镀锌钢	钢	G1/4″	0.95	01	TL0402.00-192019
0.5～10	1.2	30	30	镀锌钢	钢	G1/4″	0.95	01	TL0402.00-202019
0. 5～16	1.6	30	30	镀锌钢	钢	G1/4″	0.95	01	TL0402.00-203019
1～25	2.6	80	30	镀锌钢	钢	G1/4″	0.95	01	TL0402.00-215019
1～40	3.5	80	30	镀锌钢	钢	G1/4″	0.95	01	TL0402.00-216019

切换差不可调(小切换差)

设定值调节范围 MPa	切换差不大于 MPa	**允许压力① MPa	开关切换次数次/分	压力传感器材料		接口内螺纹	重量 kg	外形尺寸图号	订货目录编号
设定值调节范围 MPa	切换差不大于 MPa	**允许压力① MPa	开关切换次数次/分	外壳	活塞	接口内螺纹	重量 kg	外形尺寸图号	订货目录编号
0.3～4	0.3	16	30	镀锌钢	钢	G1/4″	0.9	01	TL0403.70-191019
0.3～6.3	0.5	16	30	镀锌钢	钢	G1/4″	0.9	01	TL0403.70-192019
0.5～10	0.7	30	30	镀锌钢	钢	G1/4″	0.9	01	TL0403.70-202019
0. 5～16	1	30	30	镀锌钢	钢	G1/4″	0.9	01	TL0403.70-203019
1～25	1.5	80	30	镀锌钢	钢	G1/4″	0.9	01	TL0403.70-215019
1～40	1.8	80	30	镀锌钢	钢	G1/4″	0.9	01	TL0403.70-216019

注：①在实际工作中，即使短暂的压力峰值也不能超过此值。
