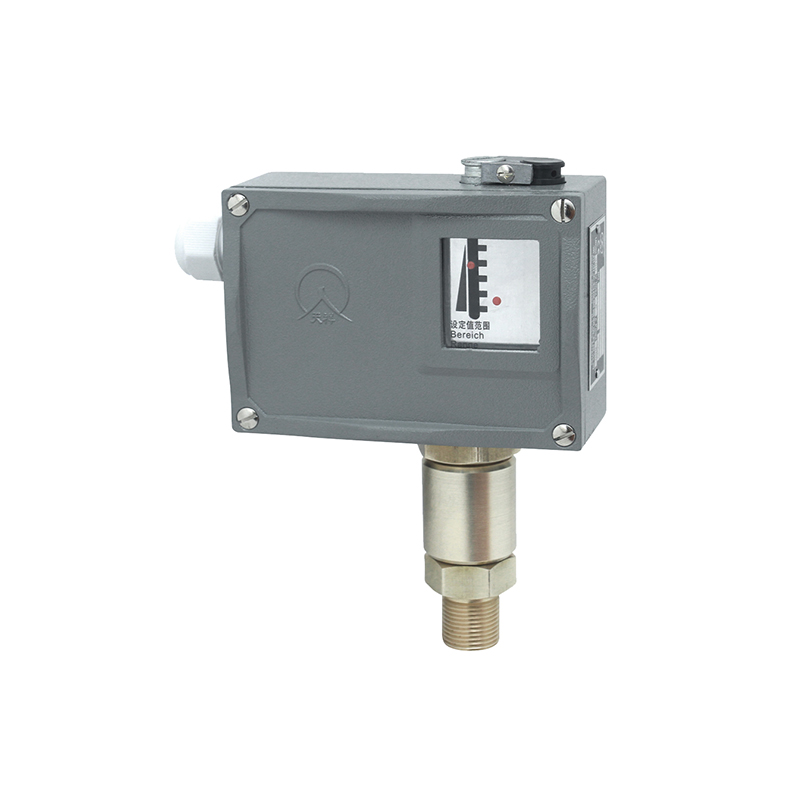

TL5123压力开关（高压）/压力控制器

☆  测量范围：0.3～40MPa
☆  螺纹接口：M20×1.5外
☆  工作温度：－20℃～40℃
☆  防护等级：IP65
☆  防爆等级：无
☆  传感器类型：活塞式与膜片式结合
☆  常用介质：压缩空气、油雾气体、液压油等中性液体
☆  热线电话：4001190288

产品资料下载

立即咨询

产品介绍

概述
TL5123压力开关（高压）/压力控制器采用活塞式与膜片式相结合的传感器，可用于含油雾的压缩空气及其他对压力传感器材料无腐蚀作用的含油雾气体和液压油，水油乳浊液及润滑性能良好的中性液体介质。
TL5123压力开关（高压）/压力控制器的设定值可调，其调节范围为0.3~40MPa。

主要技术性能

	普通型	防爆型
工作粘度	<1×10^－3m²/s	<1×10^－3m²/s
开关元件	微动开关	密封开关
防爆等级	—	Exde Ⅱ CT4～T6 合格证编号: GYB19.1360X
外壳防护等级	带槽密封圈IP54，O型密封圈IP65（符合DIN40050，与GB4208中的IP65相当）	带槽密封圈IP54，O型密封圈IP65（符合DIN40050，与GB4208中的IP65相当）
环境温度	－20℃～40℃	－20℃～40℃
介质温度	0℃～100℃	0℃～120℃
安装位置	压力接口垂直向下（允许倾斜15°）	压力接口垂直向下（允许倾斜15°）
抗振性能	Max：40 m/s²	Max：20 m/s²
重复性误差	≤2.5%	≤2.5%
触点容量	AC 220V 6A(阻性)	DC 250V 0.25A (阻性) 60Wmax AC 220V 6A(阻性) 1250VAmax

规格
TL5123切换差不可调

设定值调节范围 MPa	切换差不大于 MPa	**允许压力① MPa	开关切换次数次/分	压力传感器材料			接口螺纹②	重量 kg	外形尺寸图号	订货目录编号
设定值调节范围 MPa	切换差不大于 MPa	**允许压力① MPa	开关切换次数次/分	外壳	膜片	活塞	接口螺纹②	重量 kg	外形尺寸图号	普通型	防爆型
0.3～4	0.9	30	20	黄铜	氟橡胶	钢	M20×1.5	0.8	01	TL5123.10-191051	TL5123.50-191051
0.5～6.3	1.3	30	20	黄铜	氟橡胶	钢	M20×1.5	0.8	01	TL5123.10-200051	TL5123.50-200051
0.5～10	1.6	30	20	黄铜	氟橡胶	钢	M20×1.5	0.8	01	TL5123.10-202051	TL5123.50-202051
0.5～16	1.9	30	20	黄铜	氟橡胶	钢	M20×1.5	0.8	01	TL5123.10-203051	TL5123.50-203051
1～25	2.5	30	30	黄铜	氟橡胶	钢	M20×1.5	0.8	02	TL5123.10-215051	TL5123.50-215051
1～40	2.8	60	30	黄铜	氟橡胶	钢	M20×1.5	0.8	02	TL5123.10-216051	TL5123.50-216051

TL5123切换差可调

设定值调节范围 MPa	切换差不大于 MPa	**允许压力① MPa	开关切换次数次/分	压力传感器材料			接口螺纹 ②	重量 kg	外形尺寸图号	订货目录编号
设定值调节范围 MPa	切换差不大于 MPa	**允许压力① MPa	开关切换次数次/分	外壳	膜片	活塞	接口螺纹 ②	重量 kg	外形尺寸图号	订货目录编号
0.3～4	1.3	30	20	黄铜	氟橡胶	钢	M20×1.5	0.85	01	TL5123.00-191051	TL5123.40-191051
0.5～6.3	1.6	30	20	黄铜	氟橡胶	钢	M20×1.5	0.85	01	TL5123.00-200051	TL5123.40-200051
0.5～10	1.6	30	20	黄铜	氟橡胶	钢	M20×1.5	0.85	01	TL5123.00-202051	TL5123.40-202051
0.5～16	2.2	30	20	黄铜	氟橡胶	钢	M20×1.5	0.85	01	TL5123.00-203051	TL5123.40-203051
1～25	2.8	30	30	黄铜	氟橡胶	钢	M20×1.5	0.85	02	TL5123.00-215051	TL5123.40-215051
1～40	4	60	30	黄铜	氟橡胶	钢	M20×1.5	0.85	02	TL5123.00-216051	TL5123.40-216051

TL5123切换差不可调（小切换差）

设定值调节范围 MPa	切换差不大于 MPa	**允许压力① MPa	开关切换次数次/分	压力传感器材料			接口螺纹 ②	重量 kg	外形尺寸图号	订货目录编号
设定值调节范围 MPa	切换差不大于 MPa	**允许压力① MPa	开关切换次数次/分	外壳	膜片	活塞	接口螺纹 ②	重量 kg	外形尺寸图号	订货目录编号
0.3～4	0.8	30	20	黄铜	氟橡胶	钢	M20×1.5	0.85	01	TL5123.70-191051
0.5～6.3	1.2	30	20	黄铜	氟橡胶	钢	M20×1.5	0.85	01	TL5123.70-200051
0.5～10	1.4	30	20	黄铜	氟橡胶	钢	M20×1.5	0.85	01	TL5123.70-202051
0.5～16	1.6	30	20	黄铜	氟橡胶	钢	M20×1.5	0.85	01	TL5123.70-203051
1～25	1.2	30	30	黄铜	氟橡胶	钢	M20×1.5	0.85	02	TL5123.70-215051
1～40	1.8	60	30	黄铜	氟橡胶	钢	M20×1.5	0.85	02	TL5123.70-216051

注：①在实际工作中，即使短暂的压力峰值也不允许超过此值。
②接口处如有特殊要求，订货中注明。
