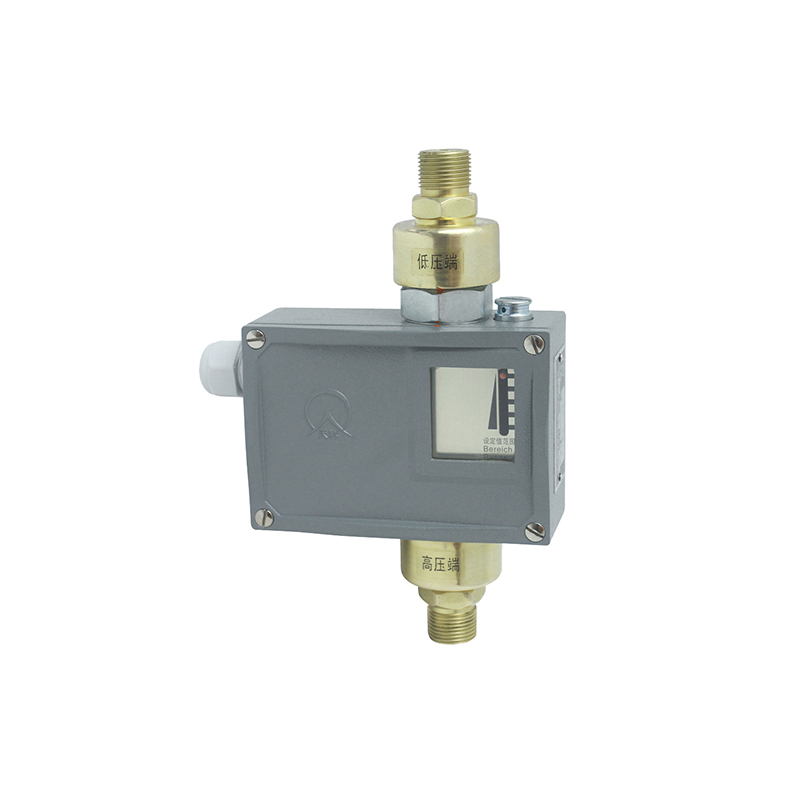

TL4007差压开关/差压控制器

概述
TL4007差压开关/差压控制器采用波纹管式的传感器，可用于无腐蚀性的气体和液体介质。
TL4007差压开关/差压控制器的设定值可调，调节范围0.02～3MPa，其工作压力范围0.05～6.3MPa。
主要技术性能

	普通型	防爆型
工作粘度	<1×10－3m2/s	<1×10－3m2/s
开关元件	微动开关	密封开关
防爆等级	—	Exde Ⅱ CT4～T6 合格证编号: GYB19.1360X
外壳防护等级	IP65（符合DIN40050，与GB4208中IP65相当）	IP65（符合DIN40050，与GB4208中IP65相当）
环境温度	－25℃～40℃	－25℃～50℃
介质温度	0～120℃	0～95℃
安装位置	—	压力接口垂直向下
抗振性能	TL4007：40m/s2   TL4008：20m/s2	Max：20m/s2
重复性误差	≤1%	≤1%
触点容量	AC  220V  6A(阻性)	DC  250V  0.25A(阻性)  60Wmax AC  250V  5A(阻性)  1250VAmax

规格
TL4007切换差不可调

差压设定值调节范围 MPa	切换差不大于 MPa	工作压力范围① MPa	**允许压力② MPa	开关切换次数 次/分	压力传感器材料		接口 外螺纹	重量 kg	外形尺寸图号		订货目录编号
					外壳	波纹管			普通型	防爆型	普通型	防爆型
0.02～0.1	0.04	0.05～0.6	2	10	黄铜	不锈钢 (316L)	G1/2″	1.10	01	03	TL4007.12-147056	TL4007.52-147056
0.02～0.16	0.04	0.05～0.6	2	10	黄铜	不锈钢 (316L)	G1/2″	1.10	01	03	TL4007.12-148056	TL4007.52-148056
0.025～0.25	0.05	0.05～0.6	2	10	黄铜	不锈钢 (316L)	G1/2″	1.10	01	03	TL4007.12-154056	TL4007.52-154056
0.03～0.4	0.06	0.05～0.6	2	10	黄铜	不锈钢 (316L)	G1/2″	1.10	01	03	TL4007.12-155056	TL4007.52-155056
0.05～0.6	0.1	0.1～2.5	3	10	黄铜	不锈钢 (316L)	G1/2″	1.05	02	04	TL4007.12-164056	TL4007.52-164056
0.05～1	0.12	0.1～2.5	3	10	黄铜	不锈钢 (316L)	G1/2″	1.05	02	04	TL4007.12-166056	TL4007.52-166056
0.05～1.6	0.14	0.1～2.5	3	10	黄铜	不锈钢 (316L)	G1/2″	1.05	02	04	TL4007.12-167056	TL4007.52-167056
0.1～3	0.2	0.4～6.3	7	10	黄铜	不锈钢 (316L)	G1/2″	1.05	02	04	TL4007.12-179056	TL4007.52-179056


TL4008切换差不可调（小切换差，无防爆型）

差压设定值调节范围 MPa	切换差不大于 MPa	工作压力范围① MPa	**允许压力② MPa	开关切换次数 次/分	压力传感器材料		接口 外螺纹	重量 kg	外形尺寸图号	订货目录编号
					外壳	波纹管
0.02～0.1	0.02	0.05～0.6	2	10	黄铜	不锈钢 (316L)	G1/2″	1.10	01	TL4008.70-147056
0.02～0.16	0.02	0.05～0.6	2	10	黄铜	不锈钢 (316L)	G1/2″	1.10	01	TL4008.70-148056
0.025～0.25	0.025	0.05～0.6	2	10	黄铜	不锈钢 (316L)	G1/2″	1.10	01	TL4008.70-154056
0.03～0.4	0.03	0.05～0.6	2	10	黄铜	不锈钢 (316L)	G1/2″	1.10	01	TL4008.70-155056
0.05～0.6	0.05	0.1～2.5	3	10	黄铜	不锈钢 (316L)	G1/2″	1.05	02	TL4008.70-164056
0.05～1	0.06	0.1～2.5	3	10	黄铜	不锈钢 (316L)	G1/2″	1.05	02	TL4008.70-166056
0.05～1.6	0.06	0.1～2.5	3	10	黄铜	不锈钢 (316L)	G1/2″	1.05	02	TL4008.70-167056
0.1～3	0.15	0.4～6.3	7	10	黄铜	不锈钢 (316L)	G1/2″	1.05	02	TL4008.70-179056

注：①为高压口的介质压力范围。
       ②在实际工作中，两个压力口介质短暂的压力峰值也不能超过此值。
       备注：接口有外螺纹M20×1.5、M14×1.5，内螺纹G1/4″，接口如有特殊要求可另行设计。
