PCM可编程模组

PCM是常州天利控制器有限公司自主研发的一种可编程控制器模块，以MICROCHIP的单片机作为主控器件，结合内部485总线技术研发的一款产品，具有体积小、价格低廉、抗干扰能力强、性能稳定、应用方便等优点。通讯速率180K，通讯指令组合简捷。

一、PCM有以下功能模块组成：
1、CPU模块-8路输入、8路输出、8路A/D。
2、I/O模块-8路输入16路输出 或 8路输出16路输入2种类型。
3、开关量输入模块-24路输入。
4、输出模块-24路DC24输出（单路5A）。
-8路AC220V输出（单路3A）。
-8路D/A输出（0-DC5V）。
-8路PWM输出(DC24V脉冲或DC5V脉冲2种型号)。
-8路电流输出（0-20mA）。
5、 A/D采集模块-16路/12位 或 8路/12位。
-8路PT100模块。
-4路热电偶模块。
6、 PID模块-双路。
7、 触摸屏驱动模块。
8、上位机连接模块。
9、液晶驱动模块-16路液晶驱动。

二、软件功能：
1、计算。
2、计数器（50个）。
3、定时器（50个）。
4、延时输出、定时输出。
5、比较器。
6、多路门限比较器。
7、条件循环。
8、数据传输。
9、子程序调用。
10、编程纠错功能。

三、编程及烧录
1、功能模块的选择和编辑。选择系统中的各种功能模块的类型和数量，最多可选择32个功能模块。
2、PCM 采用梯形图编程，编程过程中有撤销、删除、图形下移、图形插入、参数更改等功能。
3、梯形图确认后生成代码。
4、进入编译界面编译代码并烧录程序。
 I/O模块：
型号：PCM-SRSC-1、PCM-SRSC-2、PCM-SRSC-3。
功能：每个模块具有10路电压输入通道和10路电压输出通道。输入通道：判断有无外部电压输入，并根据用户设置控制输出模块的工作状态。输出通道：根据用户的设定，由开关信号、电平信号或采集信号输出高低电平（高-DC24V/低-DC0V）。

无源开关量输入模块：
型号：PCM-WYKGSR-1、PCM-WYKGSR-2、PCM-WYKGSR-3。
功能：采集无缘开关的导通或断开（**AC/DC250
V）。每个模块具有12路独立的采集通道，模块检查输入信号的通道，控制输出模块工作。

CPU模块：
型号：PCM-CPU
功能：调度、查询、计算、处理，控制器其他模块。

PID控制模块：
型号：PCM-PID-1、PCM-PID-2、PCM-PID-3。
功能：输出开关量信号，根据用户设定的比例、积分、微分常数和控制目标值，来控制继电器的通断时间

脉冲采集模块：
型号：PCM-MCCJ-1、PCM-MCCJ-2、PCM-MCCJ-3。
功能：检测转速并监测反转。每个模块具有2路独立的检测通道，可根据用户设定的脉冲数/转，计算转速、监测反转，并可将采集的转数值与反转信号上传到总线供其他模块调用。

热电偶模块：
型号：PCM-RDO-K-1、PCM-RDO-K-2、PCM-RDO-K-3。
如果热电偶的型号改变，例如J型，模块型号的K变为J。
功能：接收热电偶电压信号。每个模块具有12路独立的采集通道，并可将温度值上传到总线供其他模块调用。

DC24V输出模块：
型号：PCM-DC24SC-1、PCM-DC24SC-2、PCM-DC24SC-3。
功能：输出DC24V电压信号。每个模块具有24路输出通道，根据用户的设定，可以完成以下功能：
1.由输入信号决定输出电平高低。2.由采集参数设定2个门限值，由门限值确定输出电平高低。

PWM输出模块：
型号：PCM-PWM-1、PCM-PWM-2、PCM-PWM-3。
功能：输出PWM信号。每个模块具有12路独立的输出通道，可由用户设定输出通道与采集通道的对应关系、对应比例。

PT100模块：
型号：PCM-PT100-1、PCM-PT100-2、PCM-PT100-3。
功能：接收处理三线制PT100电阻信号。每个模块具有8路独立的采集通道，并可将采集的温度值上传到内部总线供其他模块调用。

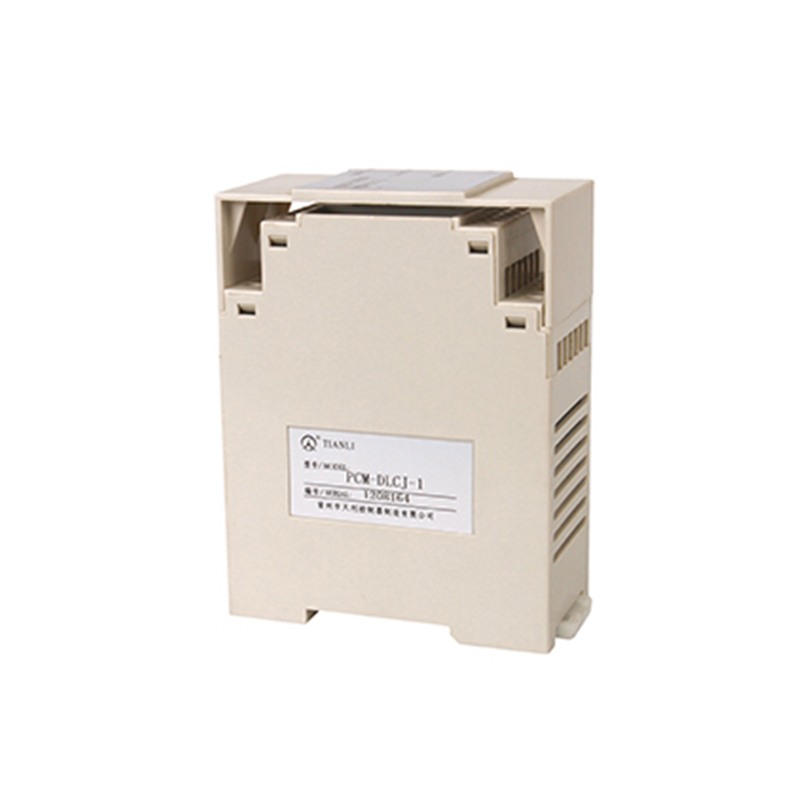

电流采集模块：
型号：PCM-DLCJ-1、PCM-DLCJ-2、PCM-DLCJ-3。
功能：接收处理4-20mA电流信号。每个模块具有24路独立的4-20mA电流采集通道，可根据用户设定的量程值，将采集到的电流值转换为压力、温度、震动等采集参数值，并可将参数值上传到内部总线供其他模块调用。

继电器输出模块：
型号：PCM-JDQ-1、PCM-JDQ-2、PCM-JDQ-3。
功能：输出继电器信号。每个模块具有8路通道，根据用户的设定，可以完成以下功能：
1.由输入信号决定输出继电器吸合或者断开。
2.由采集参数设定2个门限值，由门限值确定输出继电器吸合或断开。

液晶驱动模块：
型号：PCM-YJQD-1、PCM-YJQD-2、PCM-YJQD-3。
功能：驱动液晶显示屏。每个模块可以驱动20路液晶模块，由用户设定每路显示对应的采集参数，显示采集数值。显示的精度（小数点位）由用户设定。
