流量开关

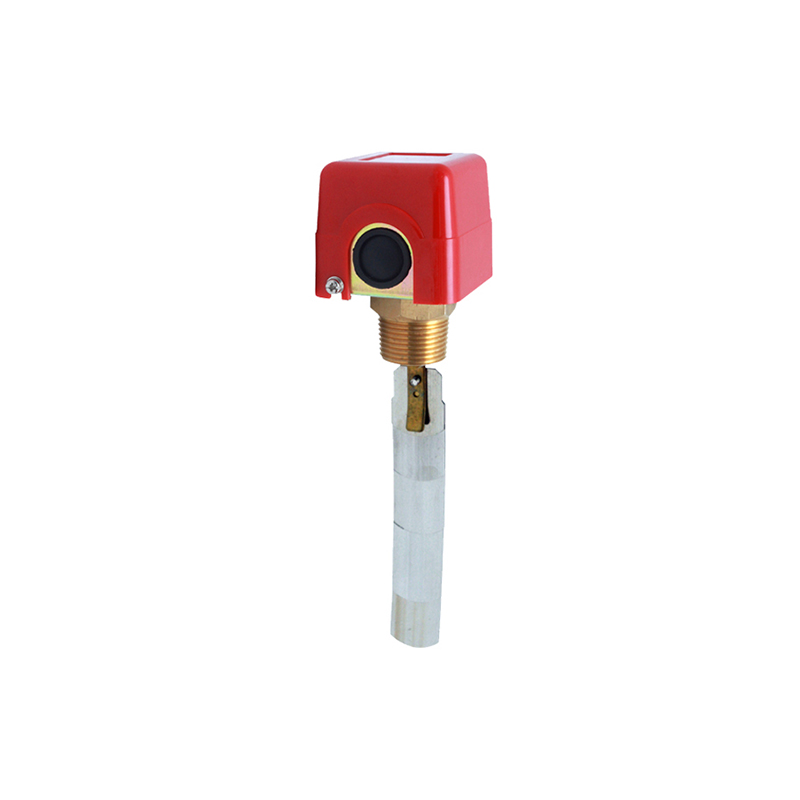

TX11挡板式流量开关

☆  测量范围：≥DN25
☆  螺纹接口：NPT1
☆  工作温度：-25~80℃
☆  防护等级：IP33
☆  防爆等级：无
☆  传感器类型：
☆  常用介质：气液两用
☆  热线电话：4001190288

产品资料下载

立即咨询

产品介绍

概述
TX11挡板式流量开关是插入式安装，机械式流量开关，内置微动触发开关。

产品特点
压力损失小，良好的重复性，抗污能力，通过旋钮实现开关设定。机械部分与电子部分隔离。交货时附有5种挡板，在大管径低流速或管道未充满时，用户可根据现场情况灵活组合使用。同一种开关可用于多种管道。

适用场合
气液两用型，工业自动化/机械设备/空气压缩工业/制冷及空调，适用于直径≥25mm的管道。

基本参数

设定范围	详见下表
重复性	±2.5%总量程
接线方式	端子接线
输出	常开+常闭（250VAC,3A）
耐压	16bar
平均压力损失	0.08bar（流量**时）
环境温度	-25~80℃
介质温度	0~90℃
接口螺纹	NPT1管螺纹
防护等级	IP33
材料	主体：不锈钢
	连接过程：黄铜
	连接杆：黄铜
	挡板：不锈钢
	密封： NBR
	外壳： ABS

参数表1 适用于管径≤6”时

安装管径DN	型号	适用挡板号	压力bar	可调范围L/min（水）	迟滞L/min（水）	重量kg
1”	TX11-025HM	1	16	20~48	8	0.55
1 1/4”	TX11-025HM	1	16	34~100	10	0.55
1 1/2”	TX11-025HM	1	16	65~160	14	0.55
2”	TX11-025HM	1	16	120~280	26	0.55
2 1/2”	TX11-025HM	1	16	210~550	18	0.55
3”	TX11-025HM	1	16	380~750	20	0.55
2”	TX11-025HM	2	16	40~140	18	0.55
2 1/2”	TX11-025HM	2	16	110~340	15	0.55
3”	TX11-025HM	2	16	180~470	18	0.55
4”	TX11-025HM	2	16	350~920	20	0.55
3”	TX11-025HM	3	16	115~220	20	0.55
4”	TX11-025HM	3	16	210~590	20	0.55
5”	TX11-025HM	3	16	380~1200	40	0.55
5”	TX11-025HM	3	16	550~1800	80	0.55

参数表2 适用于管径≥125mm时

接口高度mm	型号	适用挡板	压力bar	可调范围m/s（水）	迟滞m/s（水）	重量kg
25	TX11-025HM	4	16	0.37~1.22	0.05	0.55
25	TX11-025HM	5	16	0.26~0.86	0.04	0.55
50	TX11-025HM	4	16	0.57~1.68	0.08	0.55
50	TX11-025HM	5	16	0.00~1.08	0.05	0.55

选型表

TX11-	025	H	M	详述
TX11-				TX11挡板式流量开关
	025			螺纹接口NPT1
		H		外螺纹
			M	金属结构
