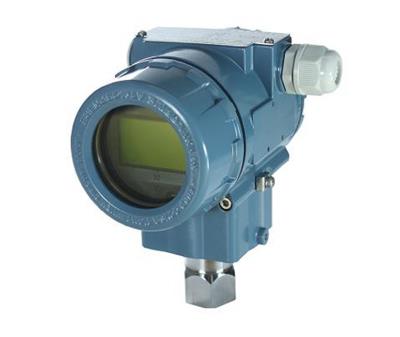

一、压力变送器概述

在众多仪表之中，压力变送器的应用最为广泛，压力变送器大体分为扩散硅压力变送器和电容式压力变送器。压力变送器常用来测量压力、真空、液位、密度等。压力变送器有两线制和四线制之分，两线制压力变送器较多。有智能和非智能之分，智能压力变送器渐多。另外，按应用场合有本安型和隔爆型区分

二、压力变送器介绍

压力变送器单从名称上讲测量的是压力，但它们可以间接测量的量却很多。比如压力变送器，除了可以测量压力外，还可以测量设备内的液位高度。在常压容器内测量液位时，需要一台压力变送器即可。当测量受压容器的液位时，可考虑用两台压力变送器，即测量下限一台，测量上限一台，它们的输出信号进行减法运算，即可测出液位，这时一般选用差压变送器。在容器内液位与压力值不变的情况下它还可以用来测量介质的密度。压力变送器的测量范围可以做的很宽，从绝压0开始可以到100MPa。

三、压力变送器制作

从压力变送器制作的结构上来分有普通型和隔离型。普通型压力变送器的测量膜盒为一个，它直接感受被测介质的压力或差压；隔离型的测量膜盒接受到的是一种稳定液（一般为硅油）的压力，而这种稳定液是被密封在两个膜片中间，直接接受被测压力的膜片为外膜片，原普通型膜盒的膜片为内膜片，当外膜片上接受压力信号时通过硅油的传递原封不动的将外膜片的压力传递到了普通膜盒上，从而可以测出外膜片所感受到的压力。

当被测介质需求结晶温度较高时，可选用将膜片凸出的结构，这样可将传感膜片插入到设备内部，从而感应到的介质温度不会降低，这样测量是有保障的，即选用插入式法兰变送器。

四、压力变送器的选型 　

从物理学角度来看，任何一个物体上受到的压力都包括大气压力和被测介质的压力（一般称为表压）两部分。作用在被测物体上的这两部分压力总和称为绝对压力。

P绝=P表 + 大气压

测量绝对压力的仪表称为绝压表。对于普通的工业压力表测量的都是表压值，也就是绝对压力与大气压的压差值。当绝对压力大于大气压值时测得的表压值为正值，称为正表压；当绝对压力小于大气压值时测得的表压值为负值，称为负表压，即真空度。测量真空度的仪表称为真空表。

1、为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3；

2、对需远距离测量或测量精度要求较高的场合，应选用压力传感器或压力变送器；

3、在测量精度要求不高时，可选择电阻式或电感式、霍尔效应式远传压力变送器；

4、气动基地式压力指示调节器适宜做就地压力指示调节；

5、压力变送器、压力开关应根据安装场所的防爆要求合理选择。
