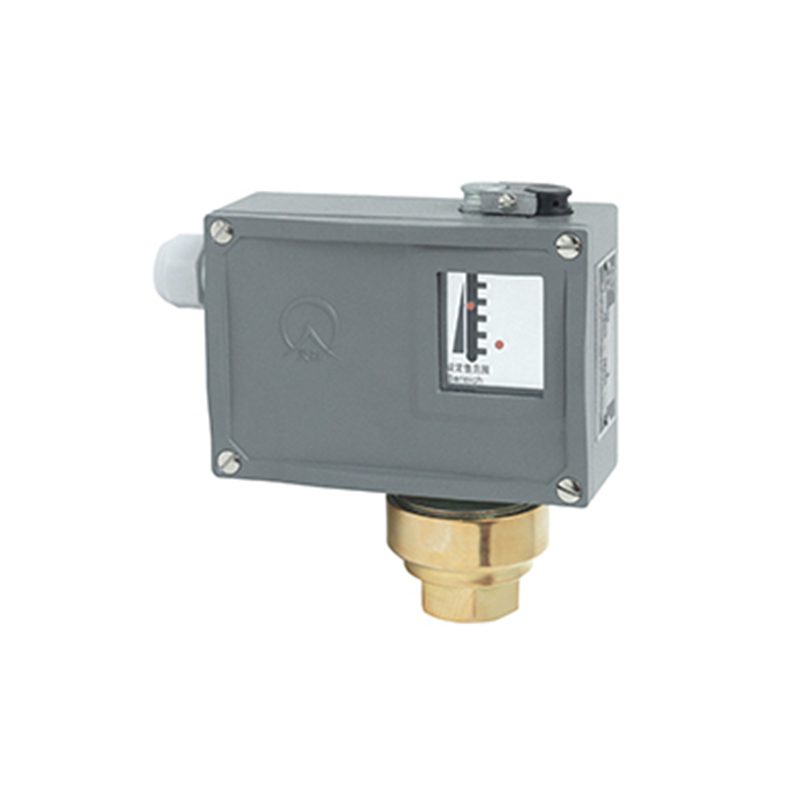

TLD-02压力开关/压力控制器采用波纹管式的传感器，可用于空气、气体、水蒸汽等中性气体和水、制冷剂、油等液体介质。
TLD-02压力开关/压力控制器的设定值可调，调节范围－0.1～2.5MPa。
TLD-02压力开关/压力控制器可用于真空。有特殊要求的，可另行设计调节范围－0.1～6.3MPa。
| 普通型 | 防爆型 | |
|---|---|---|
| 工作粘度 | <1×10－3m2/s | <1×10－3m2/s |
| 开关元件 | 微动开关 | 密封开关 |
| 防爆等级 | — | Exed Ⅱ CT4～T6 合格证编号GYB14.1128X |
| 外壳防护等级 | IP65（符合DIN40050，与GB4208中IP65相当） | IP54（符合DIN40050，与GB4208中IP54相当） |
| 环境温度 | －40℃～50℃ | －40℃～50℃ |
| 介质温度 | 0～120℃ | 0～120℃ |
| 安装位置 | — | 压力接口垂直向下 |
| 抗振性能 | TLD-02：40m/s2 ；TLD-02：20m/s2 | Max：20m/s2 |
| 重复性误差 | ≤1% | ≤1 % |
| 触点容量 | AC 220V 6A(阻性) |
DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax |
切换差不可调
|
设定值调节范围 MPa |
切换差不大于 MPa |
**允许压力① MPa |
开关切换次数 次/分 | 压力传感器材料 |
接 口 内螺纹 |
重量 kg | 外形尺寸图号 | 订货目录编号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 波纹管 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
| －0.1～0 | 0.007 | 1 | 20 | 黄铜 | 不锈钢00Cr17Ni14Mo2(316L) | G1/4″ | 1.0 | 01 | 04 | 0910100 | 0950180 |
| －0.1～0.1 | 0.008 | 0910200 | 0950280 | ||||||||
| －0.1～0.16 | 0.009 | 0910300 | 0950380 | ||||||||
| －0.1～0.25 | 0.012 | 0910400 | 0950480 | ||||||||
| 0～0.1 | 0.008 | 0911100 | 0951180 | ||||||||
| 0～0.16 | 0.009 | 0911200 | 0951280 | ||||||||
| 0.01～0.25 | 0.01 | 0911300 | 0951380 | ||||||||
| 0.02～0.4 | 0.03 | 2 | 0.85 | 02 | 05 | 0911400 | 0951480 | ||||
| 0.03～0.6 | 0.035 | 0911500 | 0951580 | ||||||||
| 0.03～1 | 0.04 | 0911600 | 0951680 | ||||||||
| 0.05～1.6 | 0.08 | 5 | 0.9 | 03 | 06 | 0911700 | 0951780 | ||||
| 0.05～2.5 | 0.09 | 0911800 | 0951880 | ||||||||
切换差可调
|
设定值调节范围 MPa |
切换差不大于 MPa |
**允许压力① MPa |
开关切换次数 次/分 | 压力传感器材料 |
接 口 内螺纹 |
重量 kg | 外形尺寸图号 | 订货目录编号 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外壳 | 波纹管 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||||
|
－0.1～0 －0.1～0.1 －0.1～0.16 －0.1～0.25 |
0.019 0.021 0.022 0.024 | 1 | 20 | 黄铜 | 不锈钢00Cr17Ni14Mo2(316L) | G1/4″ | 1.05 | 01 | 04 |
0900100 0900200 0900300 0900400 |
0940180 0940280 0940380 0940480 |
|
0～0.1 0～0.16 0.01～0.25 |
0.016 0.02 0.024 |
0901100 0901200 0901300 |
0941180 0941280 0941380 | ||||||||
|
0.02～0.4 0.03～0.6 0.03～1 |
0.08 0.09 0.1 | 2 | 0.9 | 02 | 05 |
0901400 0901500 0901600 |
0941480 0941580 0941680 | ||||
|
0.05～1.6 0.05～2.5 |
0.19 0.2 | 5 | 0.95 | 03 | 06 |
0901700 0901800 |
0941780 0941880 | ||||
| 普通型 | 防爆型 | |
|---|---|---|
| 工作粘度 | <1×10－3m2/s | <1×10－3m2/s |
| 开关元件 | 微动开关 | 密封开关 |
| 防爆等级 | — | Exed Ⅱ CT4～T6 合格证编号GYB14.1128X |
| 外壳防护等级 | IP65（符合DIN40050，与GB4208中IP65相当） | IP54（符合DIN40050，与GB4208中IP54相当） |
| 环境温度 | －40℃～50℃ | －40℃～50℃ |
| 介质温度 | 0～120℃ | 0～120℃ |
| 安装位置 | — | 压力接口垂直向下 |
| 抗振性能 | TLD-02：40m/s2 ；TLD-02：20m/s2 | Max：20m/s2 |
| 重复性误差 | ≤1% | ≤1 % |
| 触点容量 | AC 220V 6A(阻性) |
DC 250V 0.25A(阻性) 60Wmax AC 250V 5A(阻性) 1250VAmax |
