7D系列压力开关

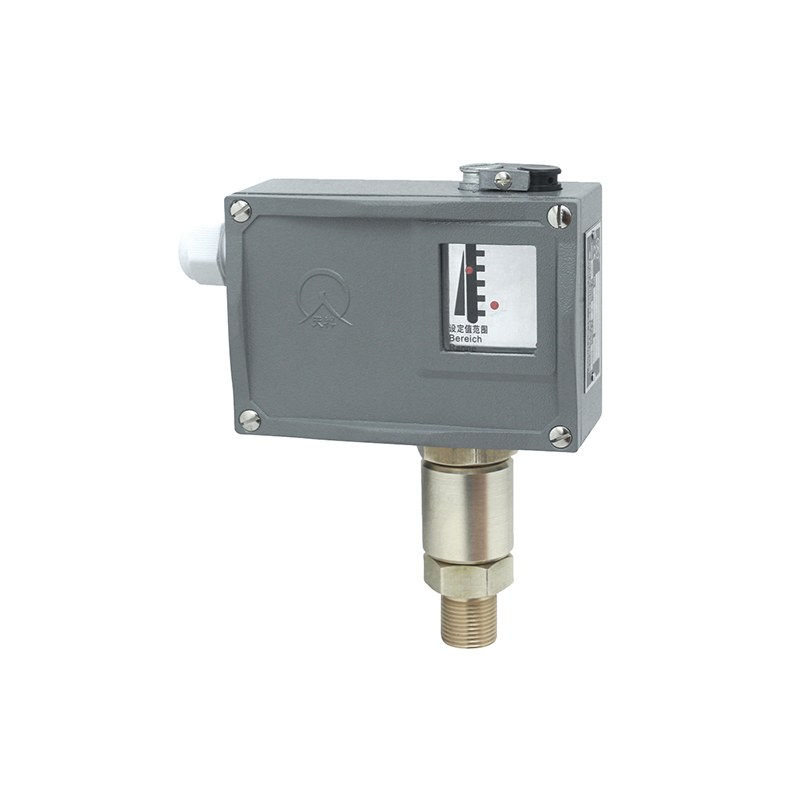

YTK-18H型（高压）压力开关/压力控制器

☆  测量范围：0.3～40MPa
☆  螺纹接口：M20×1.5外
☆  工作温度：－20℃～40℃
☆  防护等级：IP65
☆  防爆等级：无
☆  传感器类型：活塞式与膜片式结合
☆  常用介质：压缩空气、油雾气体、液压油等中性液体
☆  热线电话：4001190288

产品资料下载

立即咨询

产品介绍

YTK-18H型（高压）压力开关/压力控制器采用活塞式与膜片式相结合的传感器，可用于含油雾的压缩空气及其他对压力传感器材料无腐蚀作用的含油雾气体和液压油，水油乳浊液及润滑性能良好的中性液体介质。
YTK-18H型（高压）压力开关/压力控制器的设定值可调，其调节范围为0.3~40MPa。

特点
用于含油雾的中性气体

	普通型	防爆型
工作粘度	<1×10^－3m²/s	<1×10^－3m²/s
开关元件	微动开关	密封开关
防爆等级	—	Exed II CT4～T6合格证编号GYB14.1128X
外壳防护等级	带槽密封圈IP54，O型密封圈IP65（符合DIN40050，与GB4208中的IP65相当）	带槽密封圈IP54，O型密封圈IP65（符合DIN40050，与GB4208中的IP65相当）
环境温度	－20℃～40℃	－20℃～40℃
介质温度	0℃～100℃	0℃～120℃
安装位置	压力接口垂直向下（允许倾斜15°）	压力接口垂直向下（允许倾斜15°）
抗振性能	Max：40 m/s²	Max：20 m/s²
重复性误差	≤2.5%	≤2.5%
触点容量	AC 220V 6A(阻性)	DC 250V 0.25A (阻性) 60Wmax AC 220V 6A(阻性) 1250VAmax

切换差不可调

设定值调节范围 MPa	切换差不大于 MPa	**允许压力 ① MPa	开关切换次数次/分	压力传感器材料			接口螺纹 ②	重量 kg	外形尺寸图号	订货目录编号
				外壳	膜片	活塞				普通型	防爆型
0.3～4	0.9	30	20	黄铜	氟橡胶	钢	M20×1.5	0.8	01	0916500	0956580
0.5～6.3	1.3									0916600	0956680
0.5～10	1.6									0919700	0956780
0.5～16	1.9									0919800	0956880
1～25	2.5	30	30						02	0916919	0956989
1～40	2.8	60	30							0916900	0956980

切换差可调

设定值调节范围 MPa	切换差不大于MPa	**允许压力① MPa	开关切换次数次/分	压力传感器材料			接口螺纹 ②	重量 kg	外形尺寸图号	订货目录编号
				外壳	膜片	活塞
0.3～4	1.3	30	20	黄铜	氟橡胶	钢	M20×1.5	0.85	01	0906500	0946580
0.5～6.3	1.6									0906600	0946680
0.5～10	1.6									0909700	0946780
0.5～16	2.2									0909800	0946880
1～25	2.8	30	30						02	0906919	0946989
1～40	4	60	30							0906900	0946980

切换差不可调（小切换差）

设定值调节范围 MPa	切换差不大于MPa	**允许压力① MPa	开关切换次数次/分	压力传感器材料			接口螺纹 ②	重量 kg	外形尺寸图号	订货目录编号
				外壳	膜片	活塞
0.3～4	0.8	30	20	黄铜	氟橡胶	钢	M20×1.5	0.85	01	0916507
0.5～6.3	1.2									0916607
0.5～10	1.4									0916707
0.5～16	1.6									0916807
1～25	1.2	30	30						02	0916917
1～40	1.8	60	30						02	0916907
