7D系列差压开关

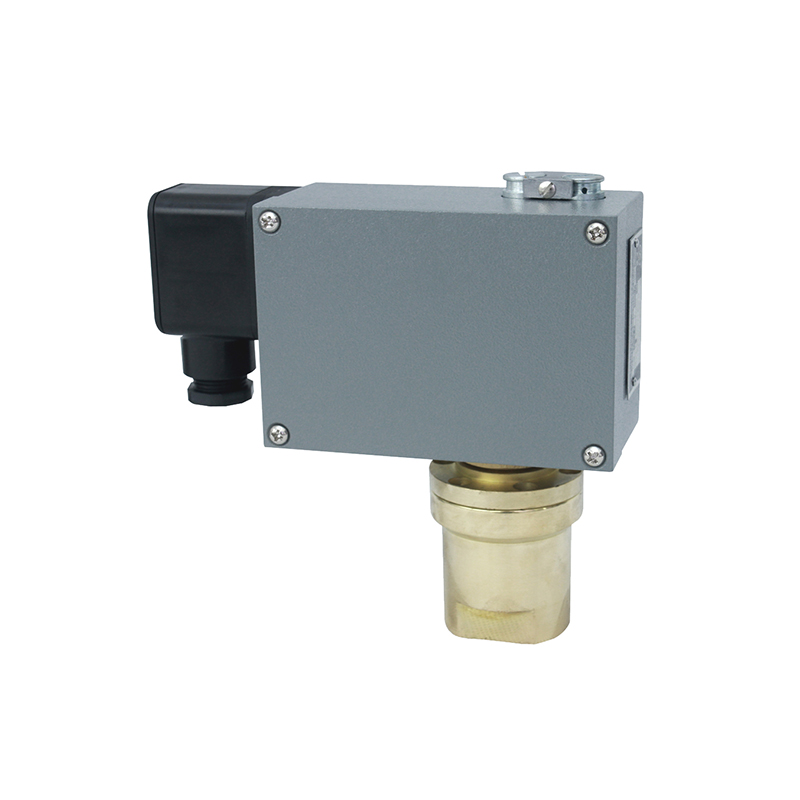

520/7DDZ双触点差压开关/差压控制器

☆  测量范围：0.02～1.6MPa
☆  螺纹接口：G1/4内
☆  工作温度：－30℃～50℃
☆  防护等级：IP54
☆  防爆等级：无
☆  传感器类型：波纹管式
☆  常用介质：中性气体、液体
☆  热线电话：4001190288

产品资料下载

立即咨询

产品介绍

520/7DDZ双触点差压开关/差压控制器采用波纹管式的传感器，可用于中性气体、液体介质。
520/7DDZ双触点差压开关/差压控制器的设定值可调，调节范围0.02～1.6MPa，工作压力范围0.05～2.5MPa。

主要技术性能

工作粘度	<1×10^－3m²/s
开关元件	微动开关
外壳防护等级	IP54（符合DIN40050，与GB4208中IP54相当）
环境温度	－30℃～50℃
介质温度	0～120℃
安装位置	压力接口垂直向下（允许倾斜15°）
抗振性能	Max 20m/s²
重复性误差	≤1%
同步性误差	≤0.5%(指下切换值的同步误差①)
触点容量	AC 220V 6A（阻性）600VA

规格
切换差不可调

差压设定值调节范围 MPa	切换差不大于 MPa	工作压力范围 ② MPa	**允许压力 ③ MPa	开关切换次数次/分	压力传感器材料		接口内螺纹	重量 kg	外形尺寸图号	订货目录编号
					外壳	波纹管
0.02～0.1	0.0024	0.05～1.6	2	10	黄铜	不锈钢 00Cr17Ni 14Mo2 (316L)	G1/4″	1.6	01	0819108
0.02～0.16	0.026									0819208
0.025～0.25	0.03									0819308
0.03～0.4	0.04									0819408
0.05～0.6	0.11	0.1～2.5	3							0819508
0.05～1	0.12									0819608
0.05～1.6	0.15									0819708

注：①要求上切换值同步，应在订货中注明。
②为高压口的介质压力范围。
③在实际工作中，两个压力口介质短暂的压力峰值也不能超过此值
